Как я могу ввести / найти следующий блок «I-PAR 700/135 / 6.6 / 10.2 / 15» в библиотеке сечений?

Ответ

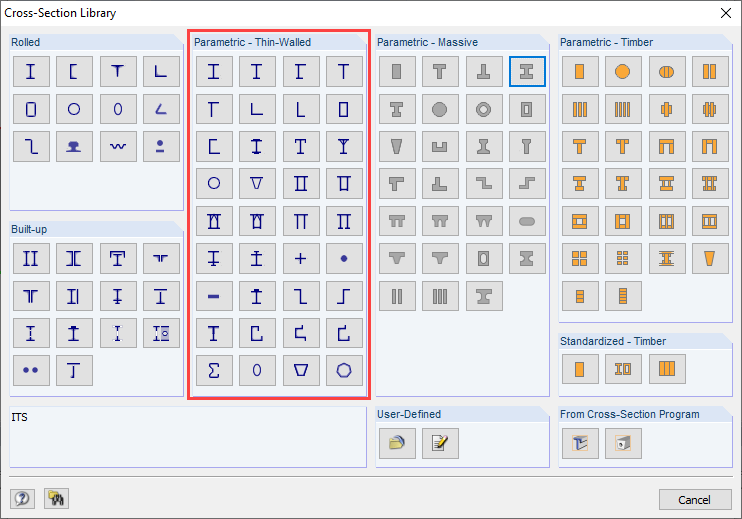

Данное сечение является параметризированным I-образным сечением. Его можно ввести в библиотеку сечений. В дополнение к параметрическим тонкостенным сечениям (см. Рис. 1), для которых, как правило, требуется информация о сварке, параметризированные сечения ориентированы на прокатываемые сечения.

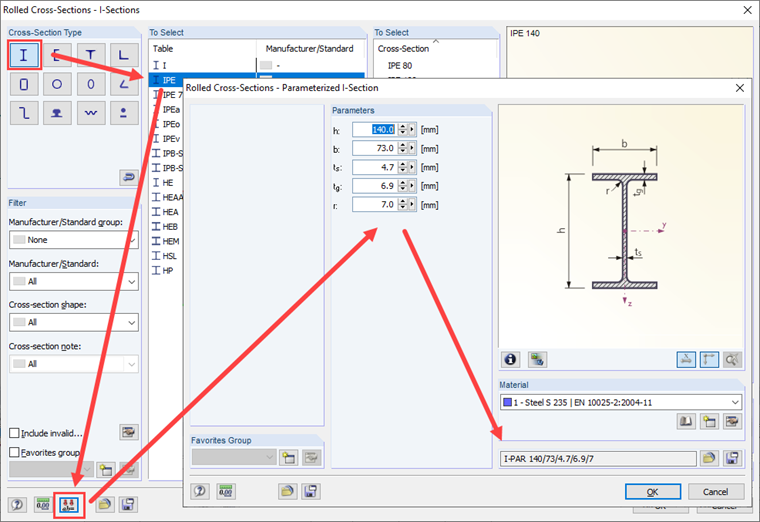

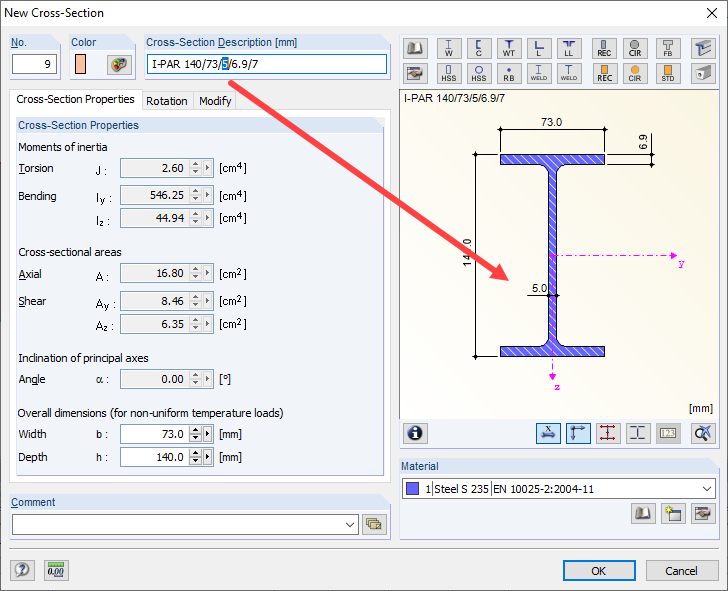

Параметризация возможна для некоторых из прокатных сечений (см. Рисунок 2). Таким образом, можно определить, например, параметры радиуса гайки, толщины фланца и толщины полотна. Во избежание открытия графического пользовательского интерфейса параметров сечения в случае изменений, можно также настроить размеры сечения непосредственно в поле ввода сечения. Если было сделано какое-либо изменение, сечение будет немедленно обновляться в фоновом режиме.

Ключевые слова

Параметризация Параметры Сечение База данных сечений
