Pregunta

¿Cómo puedo introducir/encontrar la siguiente sección "I-PAR 700/135/6.6/10.2/15" en la biblioteca de secciones?


Respuesta:

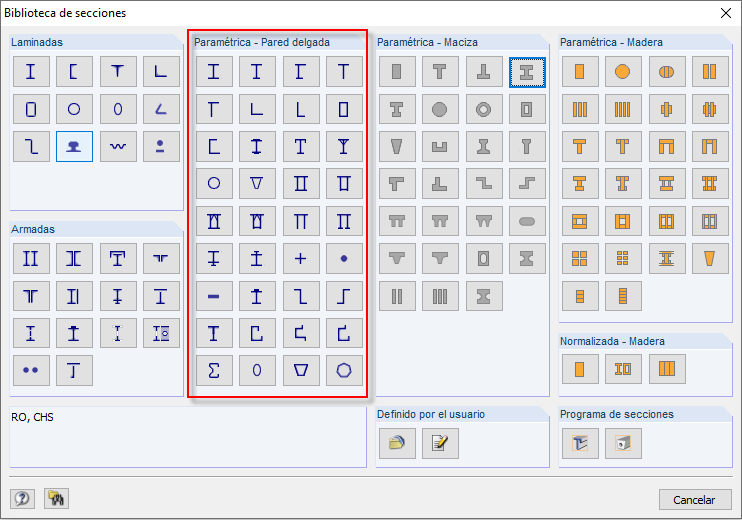

Esta sección es una sección en I parametrizada. Esto se puede ingresar en la biblioteca de secciones. Además de las secciones paramétricas de pared delgada (ver figura 01), que normalmente necesita la información sobre la soldadura, las secciones paramétricas están orientadas a las secciones laminadas.

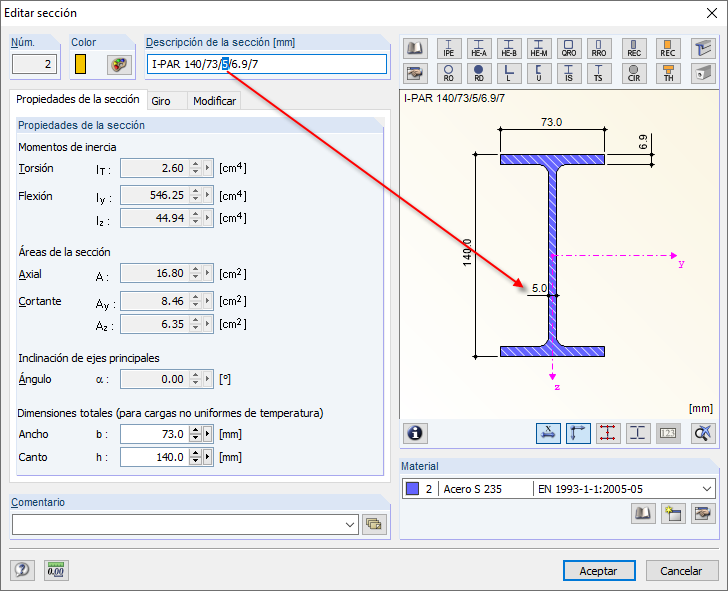

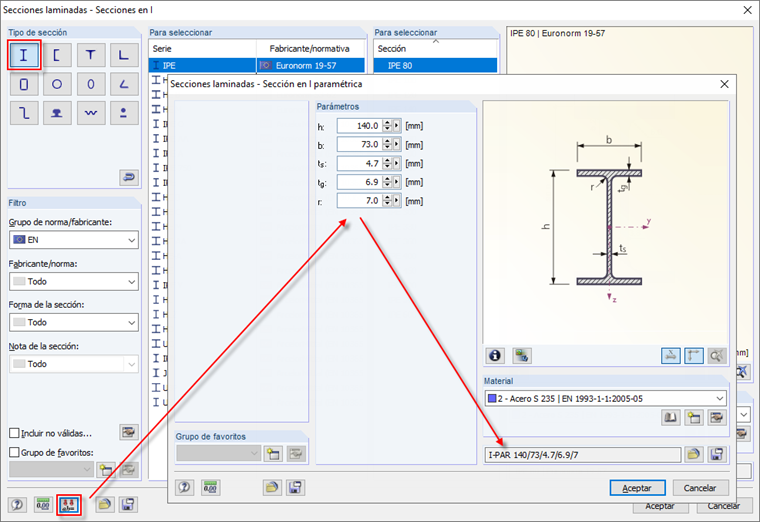

Para algunas de las secciones laminadas, es posible la parametrización (ver figura 02). Esto le permite definir los parámetros para el radio de empalme, el espesor del ala y el grosor del alma, por ejemplo. Para evitar la apertura de la interfaz gráfica de usuario de los parámetros de la sección en caso de cambios, también es posible ajustar directamente las dimensiones de la sección en el cuadro de texto de la sección. Si se ha realizado un cambio, la sección se actualiza inmediatamente en el fondo.
