Wie kann ich folgenden Querschnitt "I-PAR 700/135/6.6/10.2/15" in der Querschnitts-Bibliothek eingeben/finden?

Antwort

Bei diesem Querschnitt handelt es sich um ein Parametrisiertes I-Profil. Dieser kann in der Querschnitts-Bibliothek eingegeben werden. Neben den Parametrischen - dünnwandigen Querschnitten (siehe Bild 1), für welche in der Regel Angaben zur Schweißnaht erforderlich sind, orientieren sich die parametrisierten Querschnitte an den gewalzten Querschnitten.

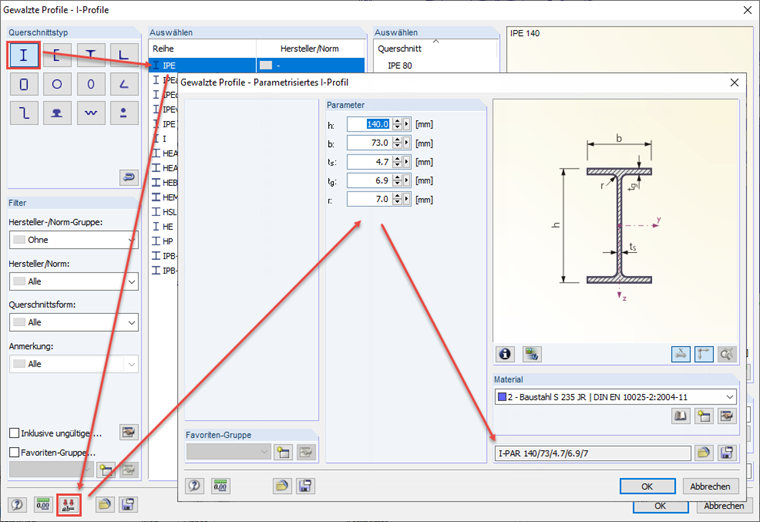

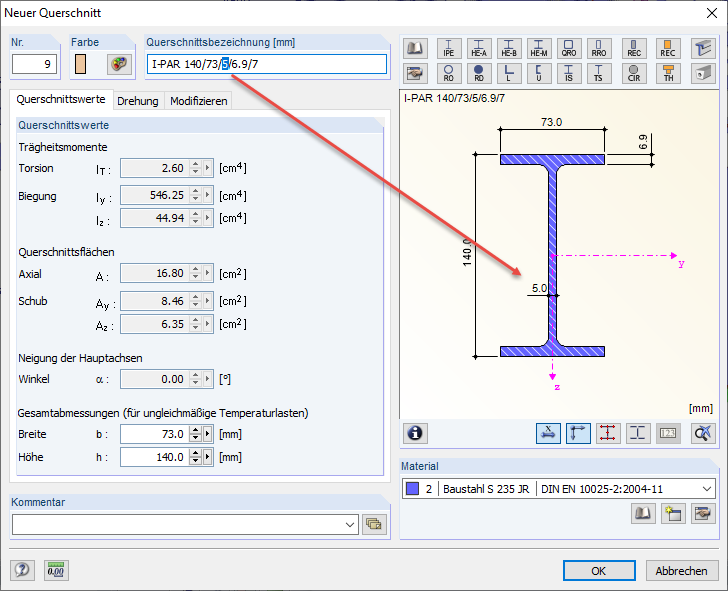

Für einige der gewalzten Querschnitte ist eine Parametrisierung möglich (siehe Bild 2). Damit lassen sich zum Beispiel Parameter zum Ausrundungsradius, der Flanschdicke und der Stegdicke vornehmen. Damit die grafische Oberfläche der Querschnittsparameter bei Änderungen nicht geöffnet werden muss, ist auch eine Anpassung der Querschnittsabmessungen direkt über das Textfeld des Querschnittes möglich. Bei einer Änderung wird der Querschnitt augenblicklich im Hintergrund aktualisiert.
