FAQ 003147 CS

11. června 2019

Markus Baumgärtel Správa dat RFEM RSTAB

Jak mohu zadat / přiřadit průřez "I-PAR 700/135 / 6.6 / 10.2 / 15" v databázi průřezů?

Odpověď

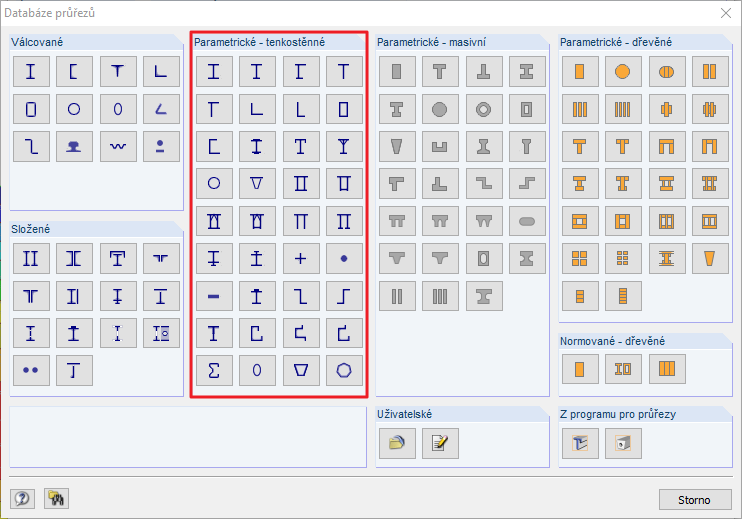

Tento průřez představuje parametrický oddíl I. Lze ho zadat v databázi průřezů. Kromě parametrických tenkostěnných průřezů (viz obrázek 1), u nichž je obecně zapotřebí zadání o svaru, jsou parametrické průřezy orientovány na válcované průřezy.

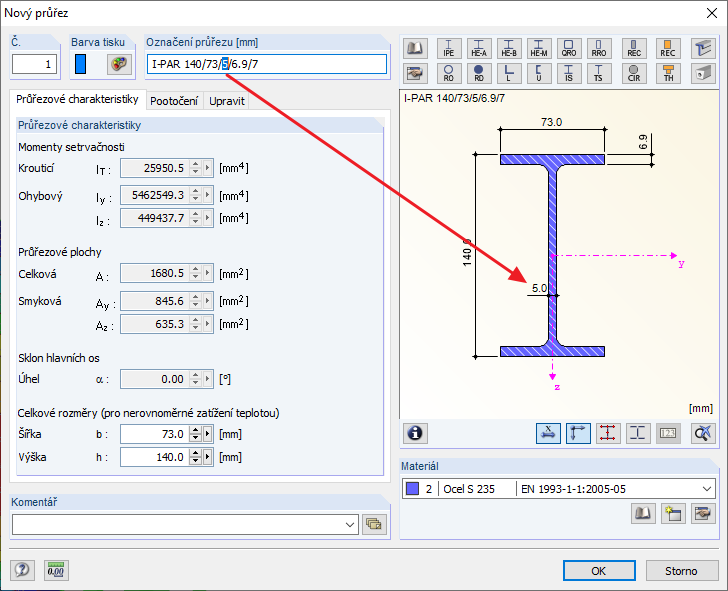

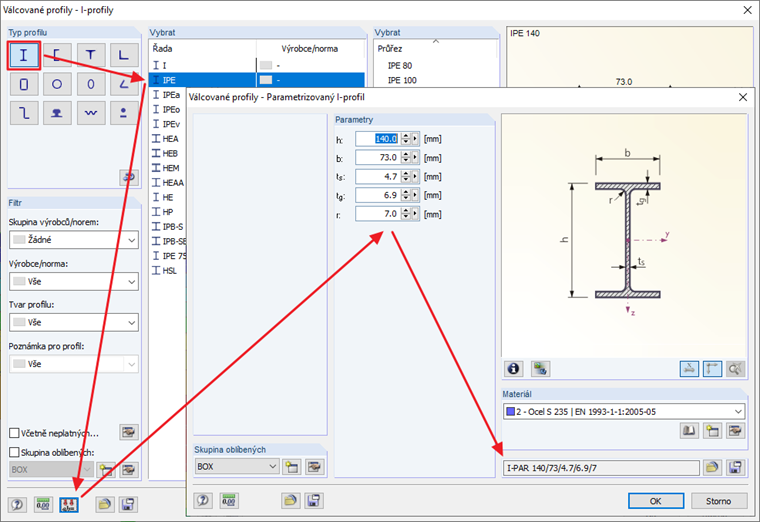

Parametrizace je možná u některých válcovaných průřezů (viz Obrázek 2). Lze tak zadat například parametry pro poloměr zaoblení, tloušťku pásnice a pro tloušťku stojiny. Aby se zabránilo otevření grafického uživatelského rozhraní parametrů průřezů v případě změn, lze také upravit rozměry průřezů v textovém poli daného průřezu. Při změně se průřez okamžitě aktualizuje na pozadí.
