Ответ:

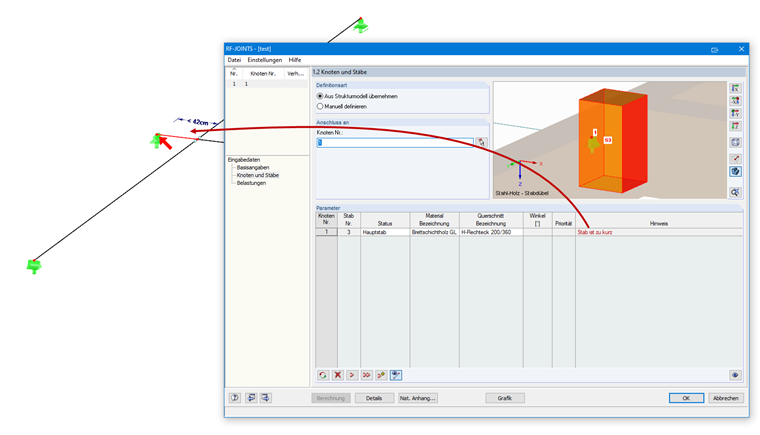

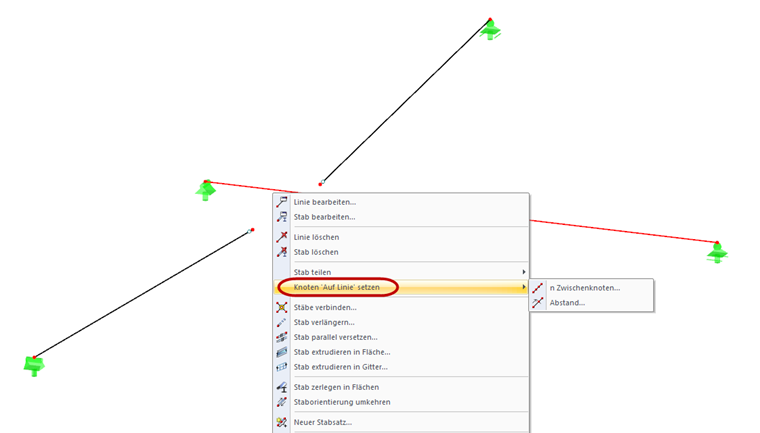

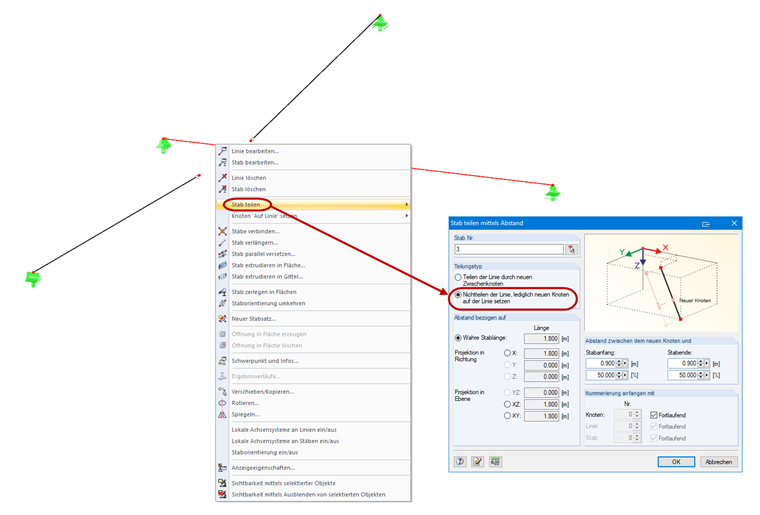

Для определения дюбельного соединения дополнительному модулю требуется минимальная длина стержня. Это 42 см. Если стержень короче, то в окне «1.2 Узлы и стержни» появляется текст «Стержень слишком короткий» (см. Рисунок 01). Однако конструктивный элемент часто разбит промежуточными узлами и состоит из нескольких стержней. В таких случаях конструктивный элемент можно оставить в RFEM как стержень, а узлы можно использовать с помощью функции «Создать узел ' на линии '» (см. Рисунок 02). Таким образом, стержень не разделяется. Все стержни, присоединенные к этим узлам, затем соединяются друг с другом, даже если стержень не разделен. В качестве альтернативы можно использовать функцию «Разделить стержень» с опцией «Разместить на линии новые узлы, не разделяя ее» (см. Рисунок 03).
Вопрос
В дополнительном модуле RF‑/JOINTS Timber - Steel to Timber есть примечание о том, что длина стержня слишком мала. Какая минимальная длина и как можно избежать данной проблемы?
