Odpowiedź:

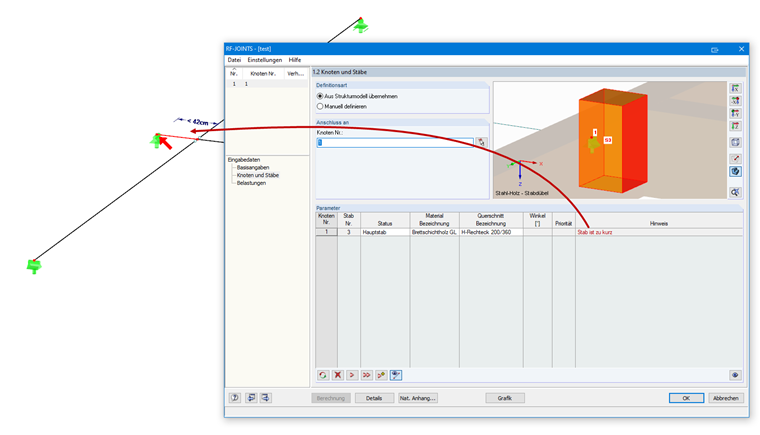

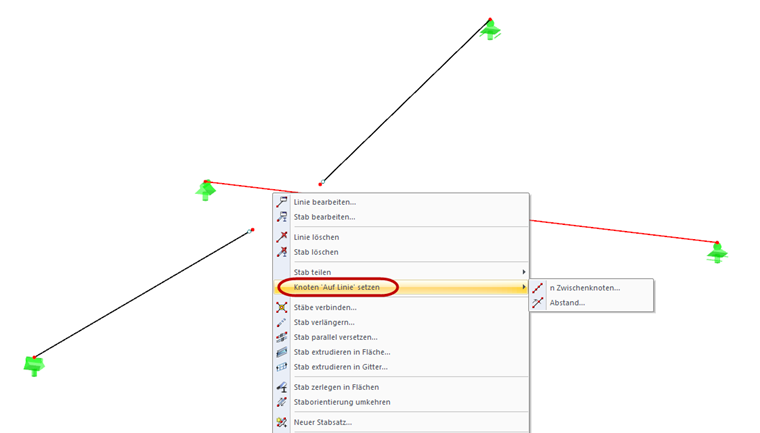

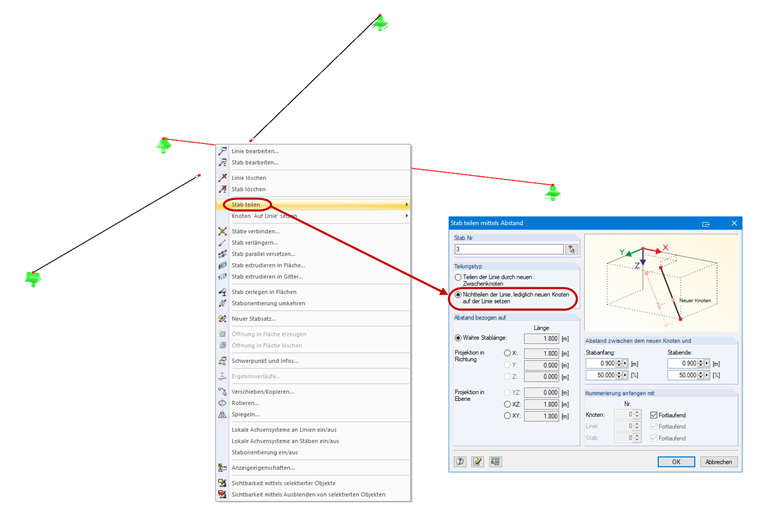

Aby zdefiniować połączenie sworzniowe, moduł dodatkowy wymaga minimalnej długości pręta. To jest 42 cm. Jeżeli pręt jest krótszy, w oknie „1.2 Węzły i pręty” pojawia się tekst „Pręt jest za krótki” (patrz rysunek 01). Jednak element konstrukcyjny jest często przerywany przez węzły pośrednie i składa się z kilku prętów. W takich przypadkach element konstrukcyjny może pozostać prętem w programie RFEM, a węzły można wykorzystać z funkcją „Utwórz węzeł ' On Line '” (patrz Rysunek 02). Dzięki temu pręt nie jest podzielony. Wszystkie pręty połączone z tymi węzłami są następnie połączone ze sobą, nawet jeśli pręt nie jest podzielony. Alternatywnie można użyć funkcji "Podzielić pręt" z opcją "Umieścić nowe węzły na linii bez jej dzielenia" (patrz rysunek 03).
Pytanie
W module dodatkowym RF-/JOINTS Timber - Steel to Timber znajduje się informacja, że długość pręta jest za mała. Jaka jest minimalna długość i jak uniknąć problemu?
