Odpověď:

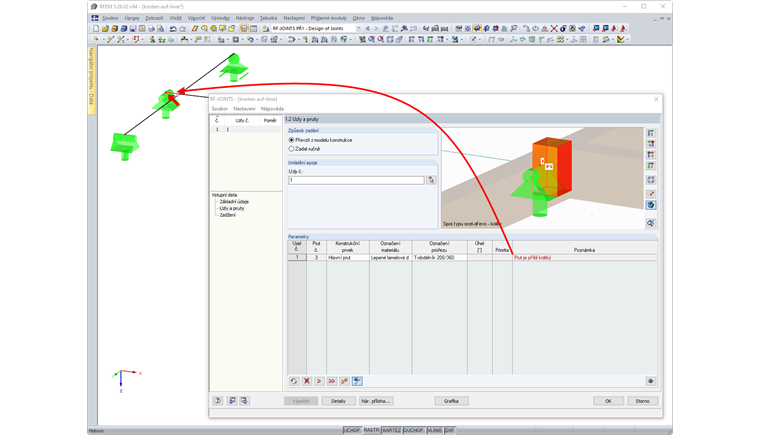

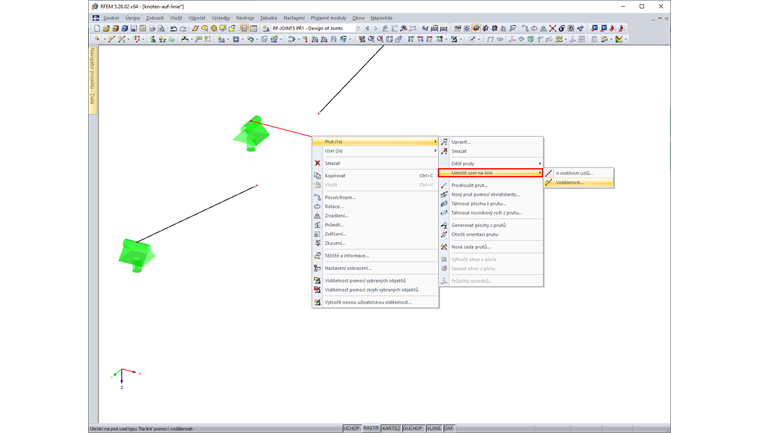

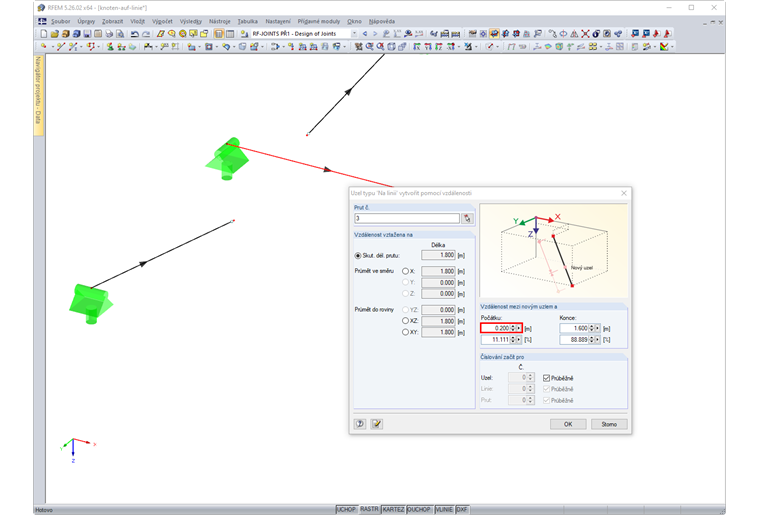

Aby bylo možné definovat spojovací kolík, vyžaduje přídavný modul minimální délku prutů. Ta je 42 cm. Pokud je prut kratší, zobrazí se v okně "1.2 Uzly a pruty" hlášení "Prut je příliš krátký" (viz Obrázek 01). Nicméně konstrukční prvek je často přerušen vnitřními uzly a skládá se tak z několika prutů. V takovém případě může prvek zůstat v programu RFEM jako prut a uzly lze zadat pomocí funkce "Umístit uzel na linii '" (viz Obrázek 02). Prut pak není rozdělen. Všechny pruty připojené k tomuto uzlu jsou pak také navzájem spojené, i když prut není rozdělen. Alternativně lze použít také funkci "Rozdělit prut" s možností "Vytvořit pouze vnitřní body bez rozdělení linie" (viz Obrázek 03).
Dotaz
Přídavný modul RF-/JOINTS Timber - Steel to Timber hlásí, že délka prutu je příliš krátká. Jaká je minimální délka a jak se mohu problému vyhnout?
