Le module additionnel RF-/JOINTS Timber - Steel to Timber indique que la longueur de la barre est trop courte. Quelle longueur minimale doit-être paramétrée et comment puis-je éviter ce problème ?

Réponse

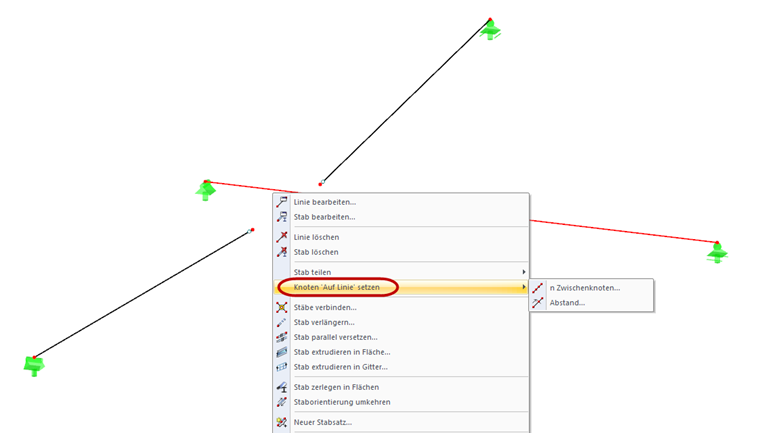

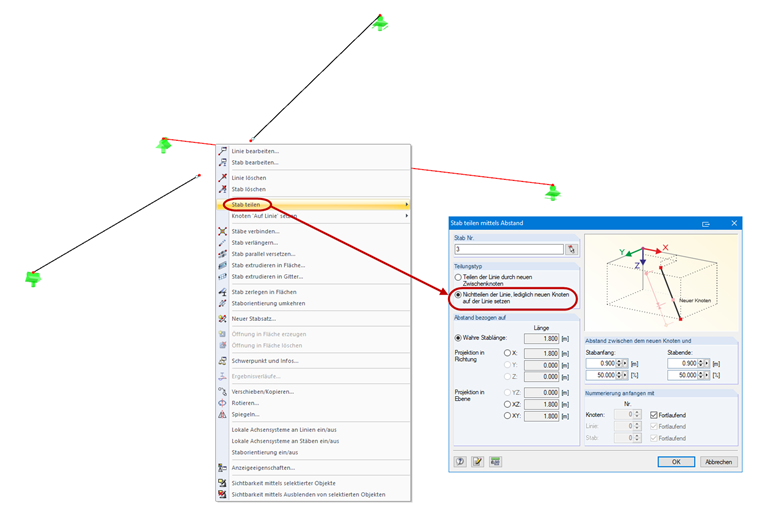

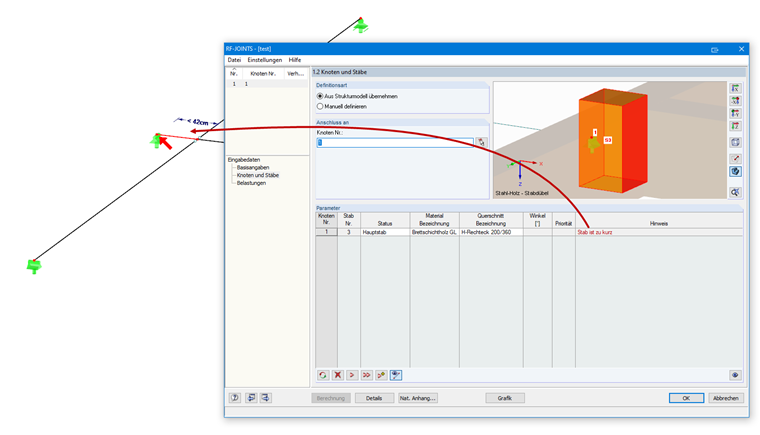

Pour définir une articulation de broche, le module additionnel requiert une longueur de barre minimale de 42 cm. Si une barre est plus courte, le message « Barre trop courte » apparaît dans la fenêtre « 1.2 Nœuds et barres » (voir la Figure 01). Cependant, le composant structural est souvent divisé par des nœuds intermédiaires et se compose de plusieurs barres. Dans ce cas, le composant structural peut rester sous forme de barre dans RFEM et les nœuds peuvent être utilisés avec la fonction Créer un nœud « Sur la ligne » (voir la Figure 02). Dans ce cas, la barre n'est pas divisée. Toutes les barres connectées à ces nœuds sont alors connectées entre elles, même si la barre n'est pas divisée. Vous pouvez également utiliser la fonction « Diviser la barre » avec l'option « Placer le nouveau nœud sur la ligne sans la diviser » (voir la Figure 03).

Mots-clés

Longueur minimale Barre est trop courte Broche
