Resposta:

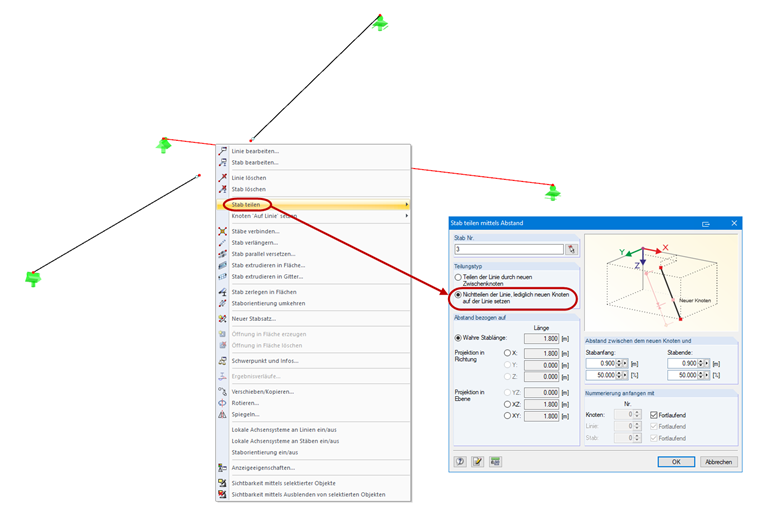

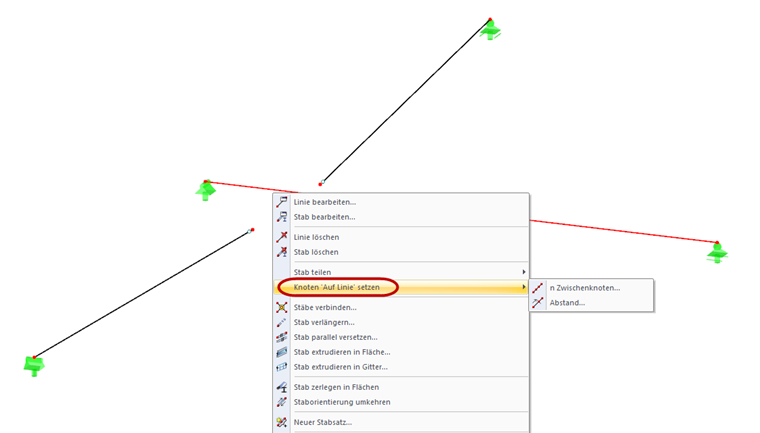

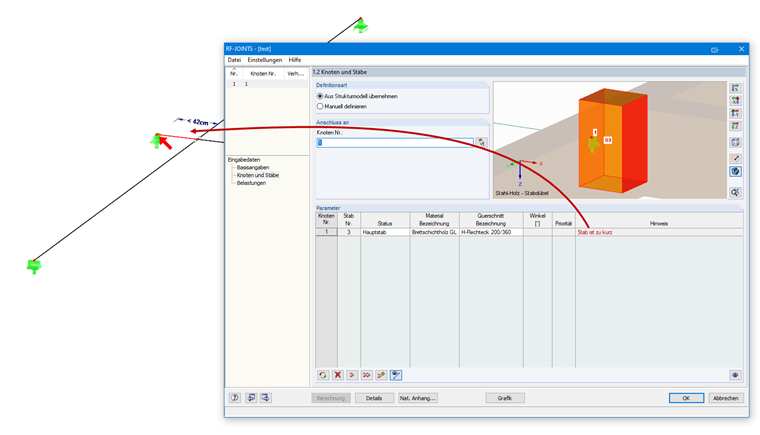

Para definir uma ligação de cavilha, o módulo adicional requer o comprimento mínimo da barra. Isto tem 42 cm. Se a barra for mais curta, aparece o texto "Barra muito curta" na janela "1.2 Nós e barras" (ver Figura 01). No entanto, o componente estrutural é frequentemente interrompido por nós intermédios e é constituído por várias barras. Nestes casos, o componente estrutural pode permanecer como barra no RFEM e os nós podem ser utilizados com a função "Criar nó ' em linha '" (ver Figura 02). Assim, a barra não é dividida. Todas as barras conectadas a esses nós são então conectadas entre si, mesmo se a barra não estiver dividida. Como alternativa, é possível utilizar a função "Dividir barra" com a opção "Colocar novos nós na linha sem a dividir" (ver Figura 03).
Pergunta
Existe uma nota no módulo adicional RF‑/JOINTS Timber - Steel to Timber que indica que o comprimento da barra é demasiado curto. Qual é o comprimento mínimo e como posso evitar o problema?
