Ответ:

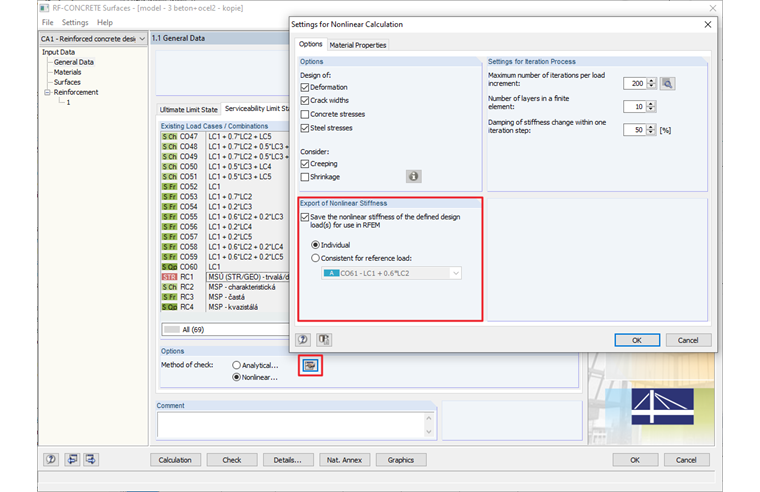

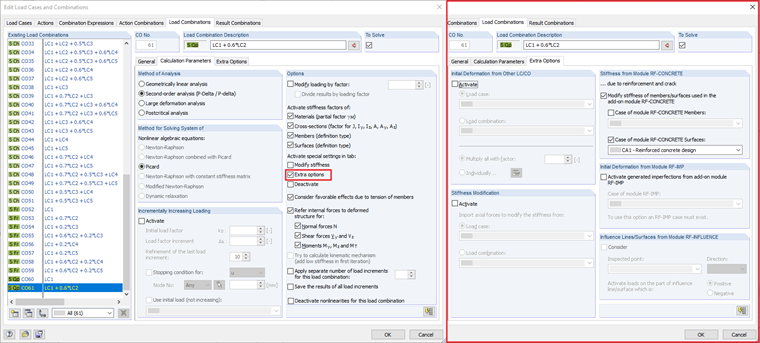

Экспорт нелинейной жесткости в конструкции с трещинами можно включить в настройках нелинейного расчета в дополнительных модулях RF-CONCRETE Members или RF-CONCRETE Surfaces. В диалоговом окне «Изменить загружения и сочетания» отметьте дополнительные параметры для выбранных сочетаний. Появится новая вкладка, в которой можно активировать передачу жесткости из дополнительных модулей.
Вопрос
При выборе нелинейного метода проверки в расчете предельного состояния по пригодности к эксплуатации, имеется возможность экспорта жесткости уже имеющей трещины конструкции. Можно ли с помощью данных жесткостей пересчитать внутренние силы?
У вас есть какие-нибудь вопросы?
Длина: 00:00:55 min
Длина: 00:02:09 min
Длина: 00:04:00 min
Длина: 00:01:43 min
Длина: 00:01:56 min
Длина: 00:00:50 min
В данной статье будет описан порядок расчета предельного состояния по пригодности к эксплуатации фундаментной плиты из сталефибробетона. В нашей статье будет показано, как в соответствующем расчете предельного состояния по пригодности к эксплуатации применить результаты итерационного расчета МКЭ.
Сталефибробетон в настоящее время применяется в основном для изготовления полов промышленно-складских зданий, фундаментных плит с небольшими нагрузками, стен подвалов и цокольных этажей. С момента публикации в 2010 году первого руководства Немецкого комитета по железобетону (DAfStb) по сталефибробетону, инженеры-строители могут использовать нормативы для проектирования сталефибробетона. Фибробетон становится все более популярным в строительстве. В данной статье описывается нелинейный расчет фундаментной плиты из сталефибробетона, находящейся в предельном состоянии по несущей способности, с помощью программы для расчета по МКЭ - RFEM.
.png?mw=512&hash=0807582b9345efbbc72db66add6eb5ab129ba2f5)

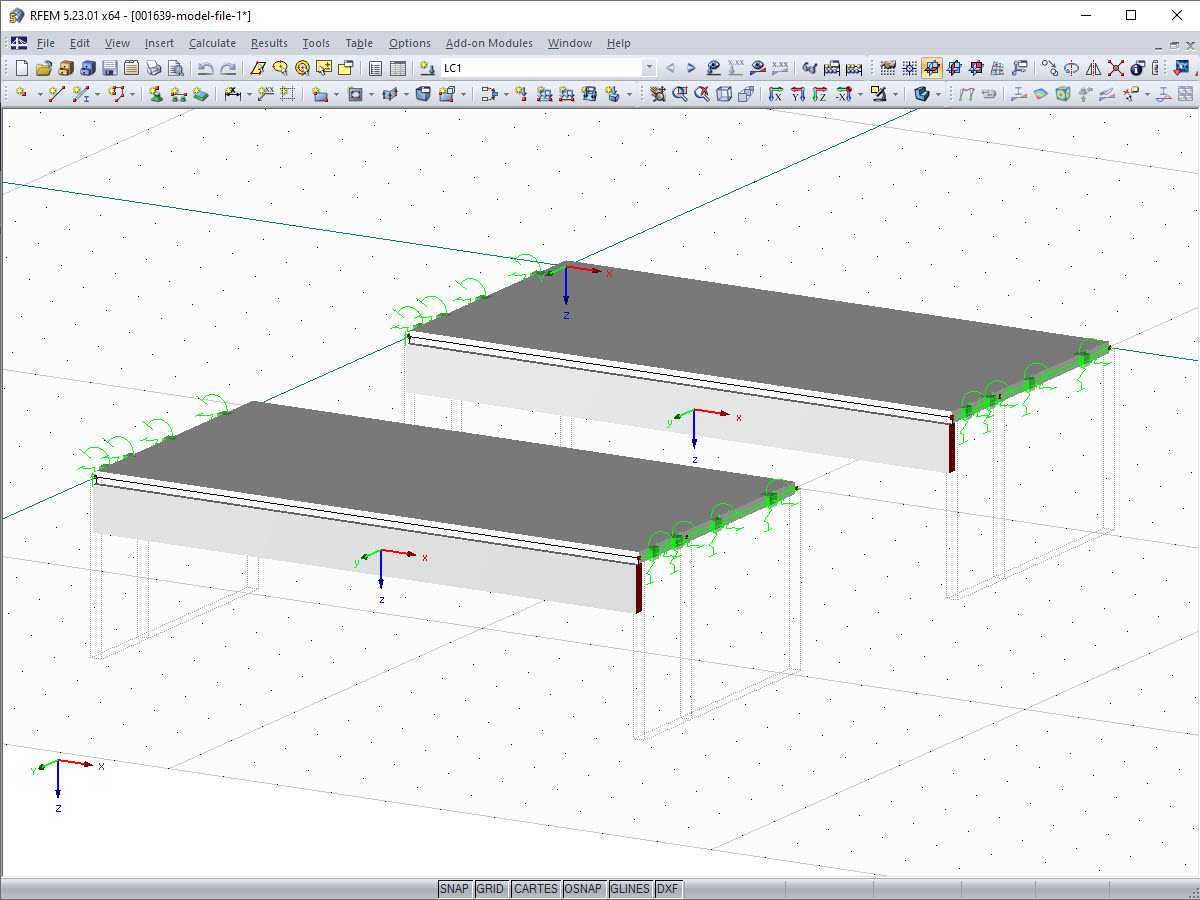

Bei der Abbildung einer Rippe aus Stahlbeton mit darüberstehender Mauerwerkswand besteht die Gefahr einer Unterbemessung der Rippe, wenn das Tragverhalten des Mauerwerks nicht korrekt berücksichtigt und die Verbindung zwischen Mauerwerkswand und Unterzug nicht ausreichend genau modelliert wird. Dieser Artikel soll sich mit dieser Problematik und den möglichen Modellierungen einer solchen Konstruktion auseinandersetzen. Im Beispiel wird die Bewehrung rein aus den Schnittgrößen und ohne jegliche konstruktive Mindestbewehrung ermittelt.
.png?mw=512&hash=557c80f0c7903bec23148ebc8edf082a92c44bb0)
Сталефибробетон в настоящее время применяется в основном для изготовления полов промышленно-складских зданий, фундаментных плит с небольшими нагрузками, стен подвалов и цокольных этажей. С момента публикации в 2010 году первого руководства по сталефибробетону немецким комитетом по железобетону (DAfStb), инженер-строитель может применять нормативы для расчета сталефибробетона композитного материала, что позволяет применять волокон, армированных бетоном, которые становятся все более популярными в строительстве. В данной статье описываются отдельные параметры материала сталефибробетона, а также определенные способы работы с данными параметрами материала в программе для расчета по МКЭ - RFEM.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
Имеются ли в свободном доступе модели и презентации с информационного дня 2018 и можете ли вы их прислать мне?
При переходе от ручного определения областей армирования к автоматическому расположению арматуры в соответствии с окном 1.4, результат расчета деформаций отличается, хотя основная арматура не была изменена. В чем причина этого изменения?
При сравнении расчета деформаций из дополнительного модуля RF-CONCRETE и другой расчетной программы я получаю разные результаты. В чем может быть причина?
Можно ли в модулях RF ‑ TENDON и RF ‑ TENDON Design рассчитывать также плоские плиты?
В случае нелинейного расчета для проверки предельного состояния по пригодности к эксплуатации, я получаю в модулях RF-CONCRETE неправдоподобно большие значения для ширины трещин и деформаций (см. Рисунок 01). В чем причина и как можно устранить проблему?
Можно ли в модуле RF-CONCRETE Surfaces выполнить также расчет деформаций для двухмерной модели с трещинами?
