Respuesta:

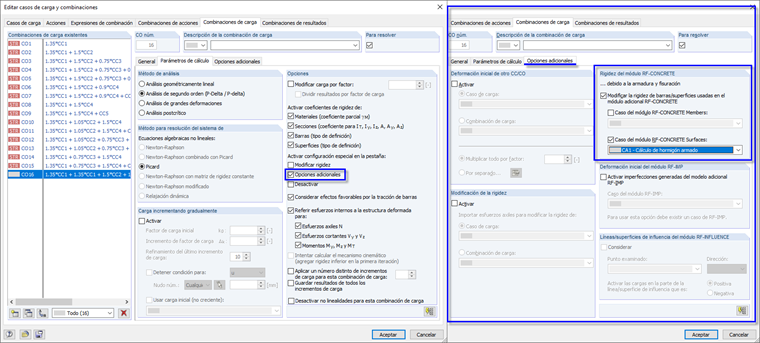

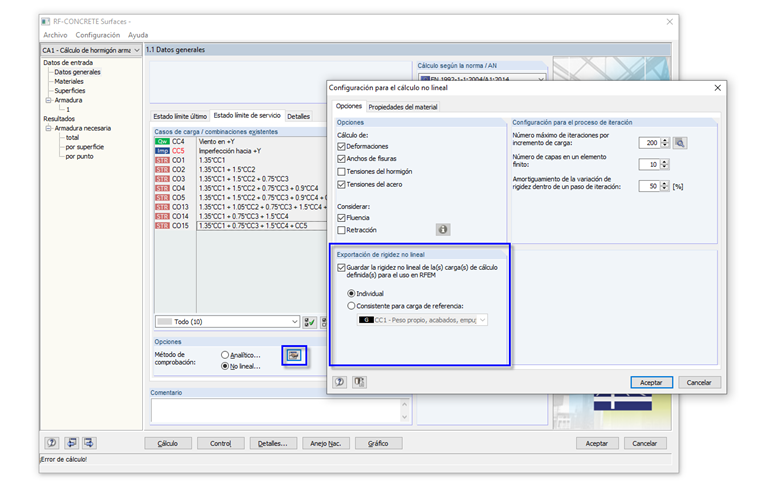

Puede habilitar la exportación de la rigidez no lineal a estructuras fisuradas en la Configuración para el cálculo no lineal en los módulos adicionales RF-CONCRETE Members o RF-CONCRETE Surfaces. En el cuadro de diálogo "Editar casos y combinaciones de carga", compruebe las opciones adicionales de las combinaciones seleccionadas. Aparece una nueva pestaña, donde puede activar la transferencia de rigidez desde los módulos adicionales.
Pregunta
Al seleccionar el método de comprobación no lineal en el cálculo del estado límite de servicio, existe la opción de exportar la rigidez de la estructura ya fisurada. ¿Es posible volver a calcular los esfuerzos internos con estas rigideces?
¿Tiene alguna pregunta?
Duración: 00:01:28 min
Preguntas frecuentes (FAQ)
Duración: 00:00:06 min
Duración: 00:00:55 min
Base de datos de conocimientos
Duración: 00:02:09 min
Base de datos de conocimientos
Duración: 00:04:00 min
Base de datos de conocimientos
Duración: 00:01:43 min
Base de datos de conocimientos
Duración: 00:01:56 min
Duración: 00:00:56 min
Preguntas frecuentes (FAQ)
Duración: 00:00:50 min

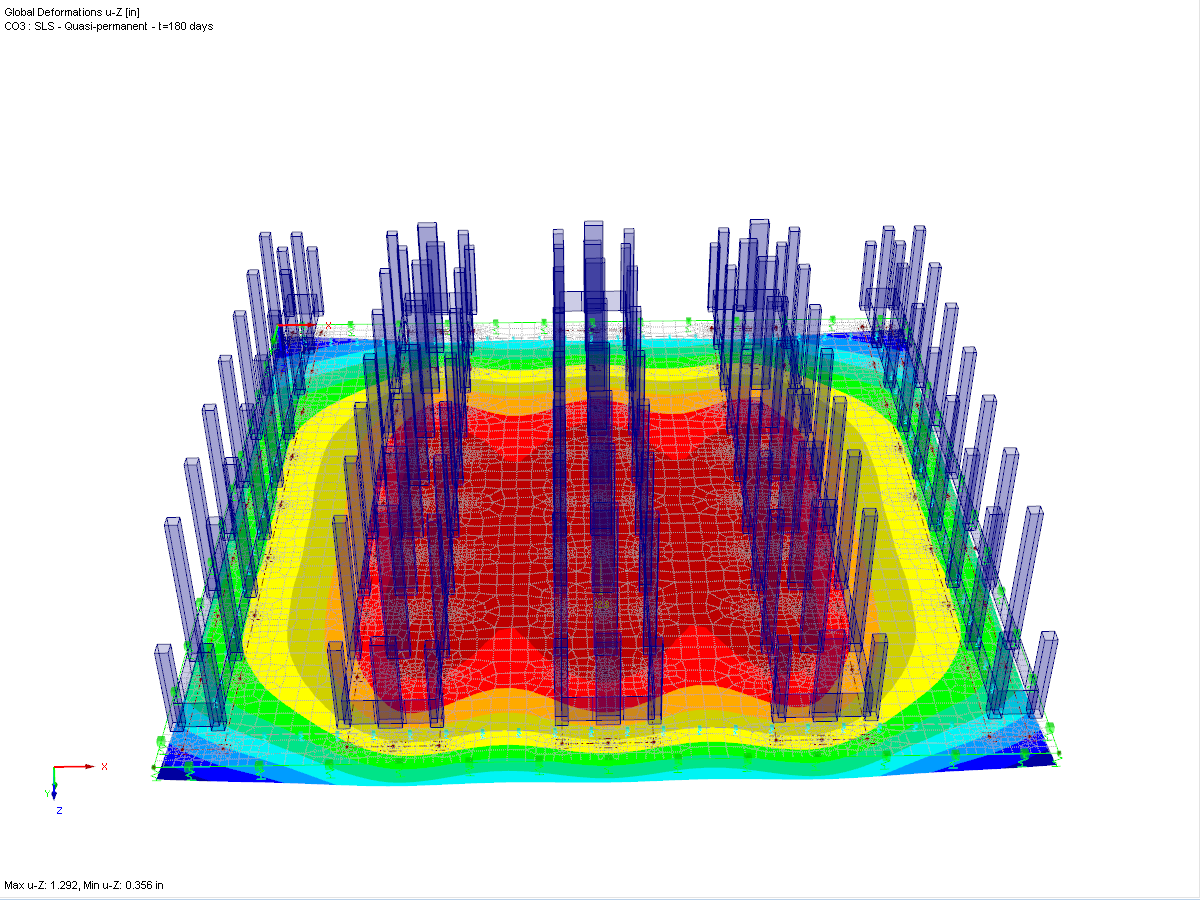

Descripción del procedimiento para el cálculo del estado límite de servicio de una losa de hormigón armado con fibras de acero. Este artículo muestra cómo realizar el diseño correspondiente para el ELS por medio de los resultados de análisis por elementos finitos (AEF) determinados iterativamente.

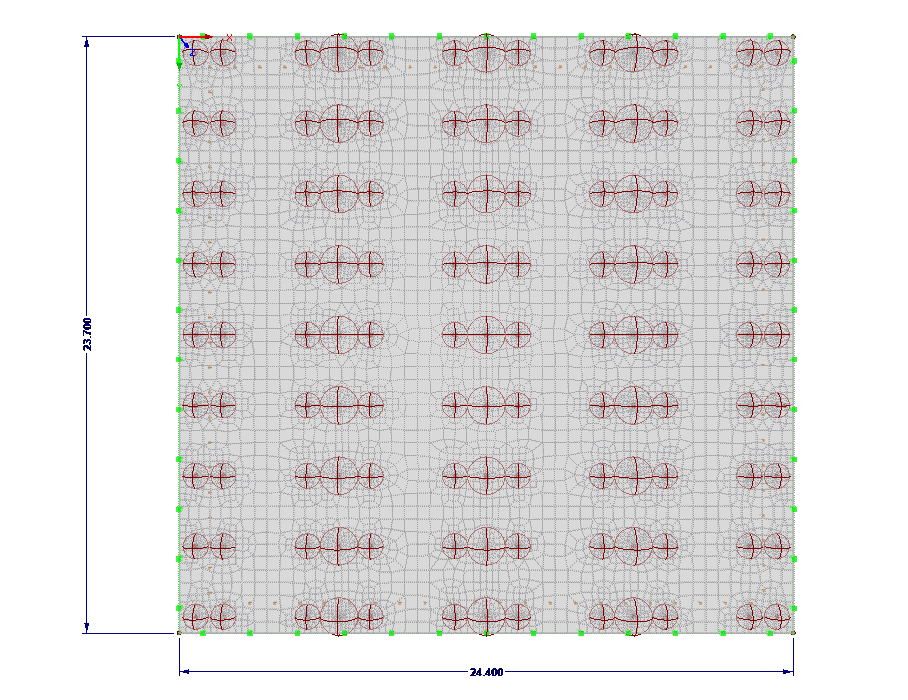

El hormigón reforzado con fibras de acero se usa hoy en día principalmente para forjados (pisos) industriales o forjados de naves, para losas de cimentación con tensiones bajas, muros y forjados de sótanos. Desde la publicación de la primera guía o pauta por el comité alemán para el hormigón armado (DAfStb) sobre el hormigón armado con fibras de acero en 2010, los ingenieros civiles pueden utilizar normas para el cálculo del material mixto de hormigón armado con fibras de acero, que hace que el uso de hormigón armado con fibras sea cada vez más popular en la construcción. Este artículo describe el cálculo no lineal de una losa de forjado hecha de hormigón armado con fibras de acero en el estado límite último con el software RFEM de análisis por elementos finitos.

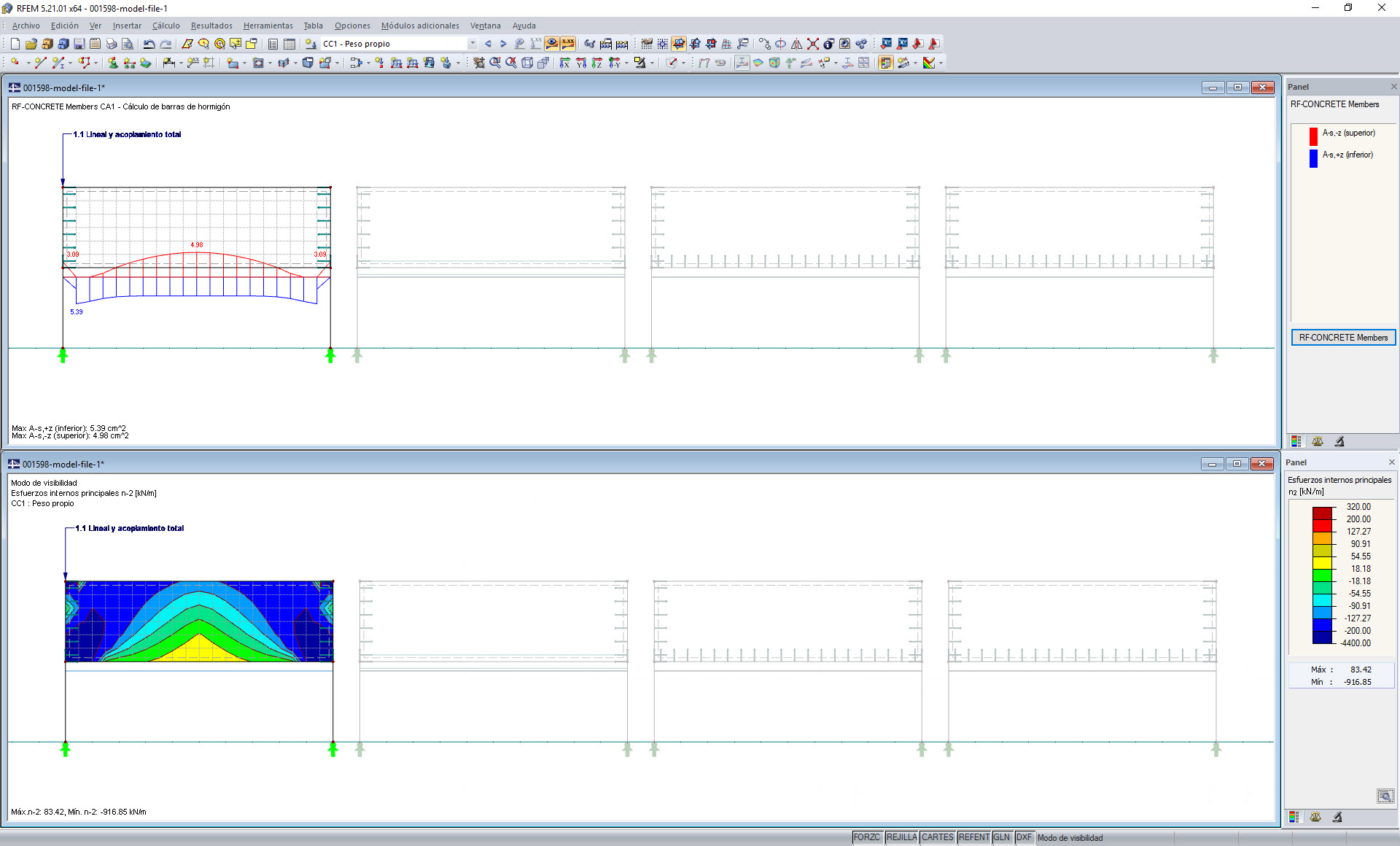

Bei der Abbildung einer Rippe aus Stahlbeton mit darüberstehender Mauerwerkswand besteht die Gefahr einer Unterbemessung der Rippe, wenn das Tragverhalten des Mauerwerks nicht korrekt berücksichtigt und die Verbindung zwischen Mauerwerkswand und Unterzug nicht ausreichend genau modelliert wird. Dieser Artikel soll sich mit dieser Problematik und den möglichen Modellierungen einer solchen Konstruktion auseinandersetzen. Im Beispiel wird die Bewehrung rein aus den Schnittgrößen und ohne jegliche konstruktive Mindestbewehrung ermittelt.
