Antwort:

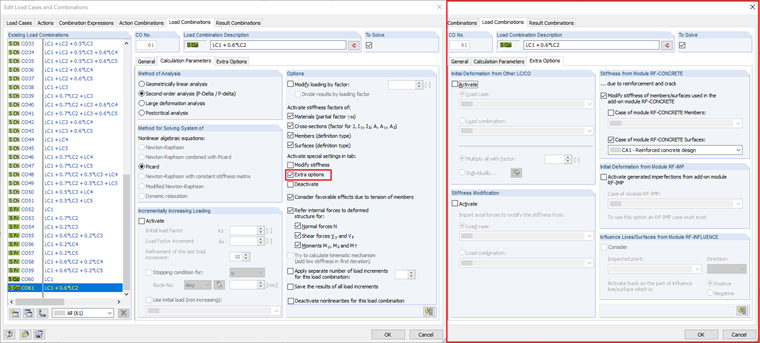

Der Export nichtlinearer Steifigkeit in gerissenen Strukturen kann in den Einstellungen für die nichtlineare Berechnung in den Zusatzmodulen RF-BETON Stäbe oder RF-BETON Flächen aktiviert werden. Markieren Sie im Dialog "Lastfälle und Kombinationen bearbeiten" die zusätzlichen Optionen für die ausgewählten Kombinationen. Es erscheint ein neues Register, in dem Sie die Steifigkeitsübertragung aus den Zusatzmodulen aktivieren können.
Frage
Bei Auswahl der nichtlinearen Nachweismethode in der Gebrauchstauglichkeitsbemessung besteht die Möglichkeit, die Steifigkeit der bereits gerissenen Struktur zu exportieren. Ist es möglich, die Schnittgrößen mit diesen Steifigkeiten neu zu berechnen?
