Графическое задание многоугольной поверхности в RFEM 5

Какой самый простой способ графически задать многоугольную поверхность в RFEM 5?

Ответ:

По сути, есть два варианта:

  • Если конструктивные линии еще не определены, то полигональная поверхность может быть определена через строку меню → "Вставка" → "Данные модели" → "Поверхности" → "Плоскость" → "Графически" → "Полигон", см. Изображение 1.

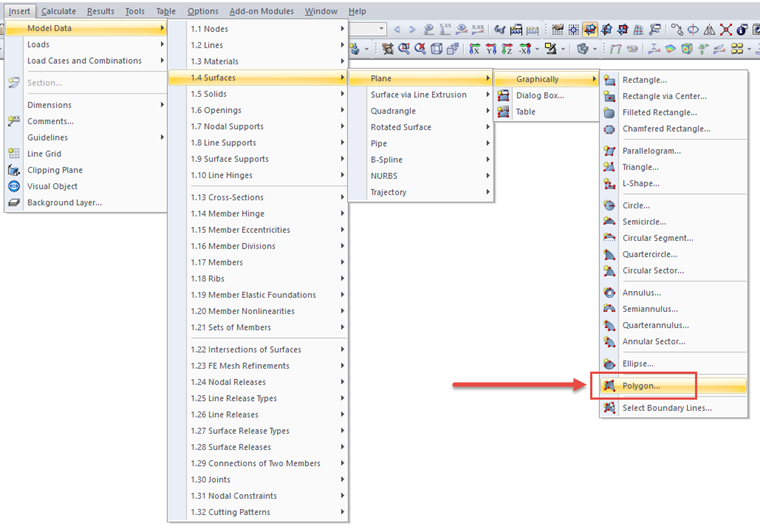

    Многоугольник
    1 Многоугольник
  • Если конструктивные линии уже определены, то полигональная поверхность может быть определена через строку меню → "Вставка" → "Данные модели" → "Поверхности" → "Плоскость" → "Графически" → "Выбрать граничные линии", см. Изображение 2.

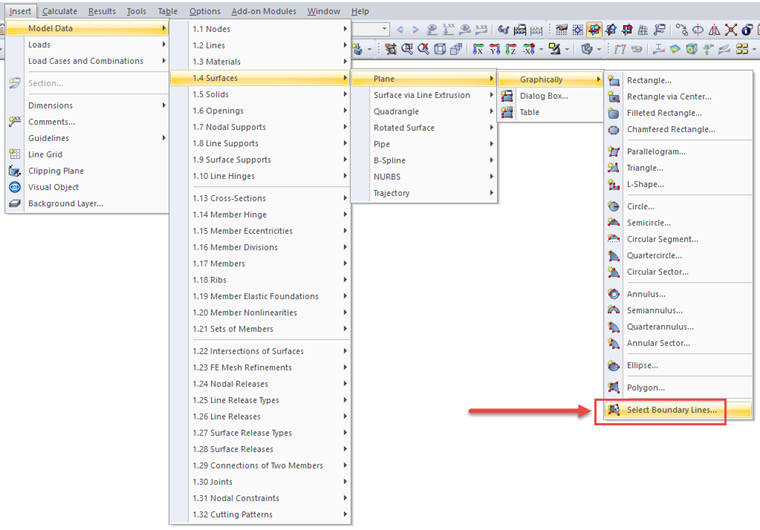

    Выбрать граничные линии
    2 Выбрать граничные линии
