回复:
基本上,有两种选择:

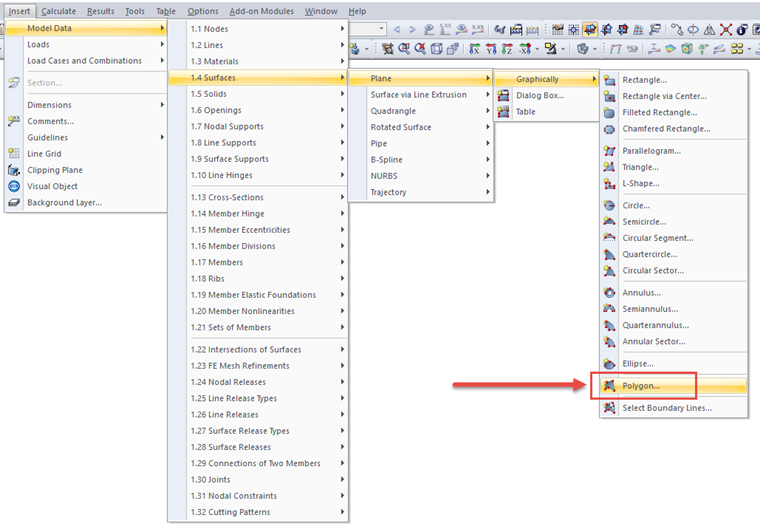

- 如果尚未定义结构线,可以通过菜单栏 → “插入” → “模型数据” → “面” → “平面” → “图形” → “多边形”定义多边形面,见图1
常见问题和解答 (FAQ)

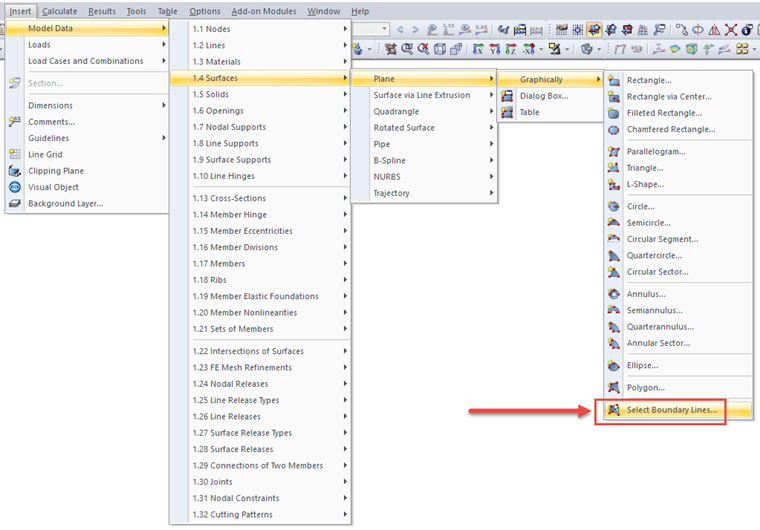

- 如果已经定义了结构线,则可以通过菜单栏 → “插入” → “模型数据” → “面” → “平面” → “以图形方式” → “选择边界线”,定义多边形面,见图2
基本上,有两种选择:
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
