Jaký je nejsnazší způsob grafického zadání polygonové plochy?

Odpověď

V zásadě existují dvě možnosti:

  • Pokud při vytváření modelu ještě nejsou definovány žádné linie, můžeme definovat polygonovou plochu pomocí voleb z hlavní nabídky -> "Vložit" -> "Údaje o modelu" -> "Plochy" -> "Rovinná plocha" -> "Graficky" -> "Polygon..." viz Obrázek 1.

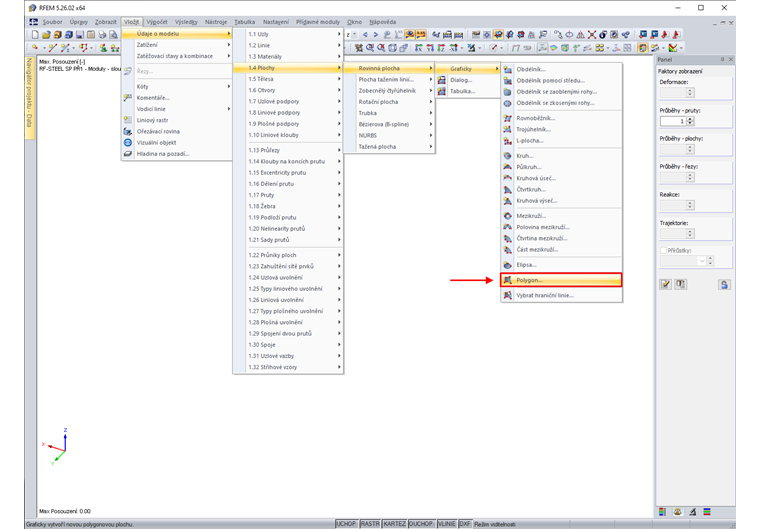

Obr. 01 - Polygon

  • Pokud jsou linie již při vytváření modelu zadané, je možné polygonovou plochu definovat pomocí voleb z hlavní nabídky -> "Vložit" -> "Údaje o modelu" -> "Plochy" -> "Rovinná plocha" -> "Graficky" -> "Vybrat hraniční linie...", viz Obrázek 2.

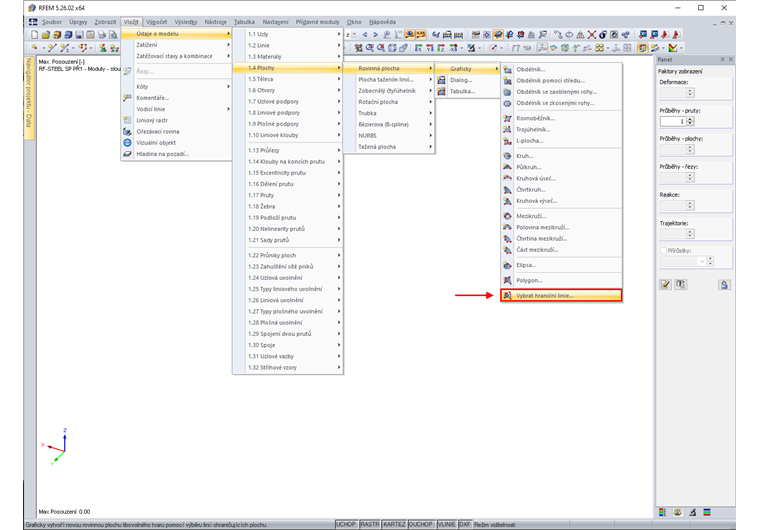

Obr. 02 - Vybrat hraniční linie

Klíčová slova

Plocha Polygonální Grafické zadání
