При создании ветровой нагрузки вертикальные поверхности стен определяются нагрузками по площади в открытом здании?

Ответ

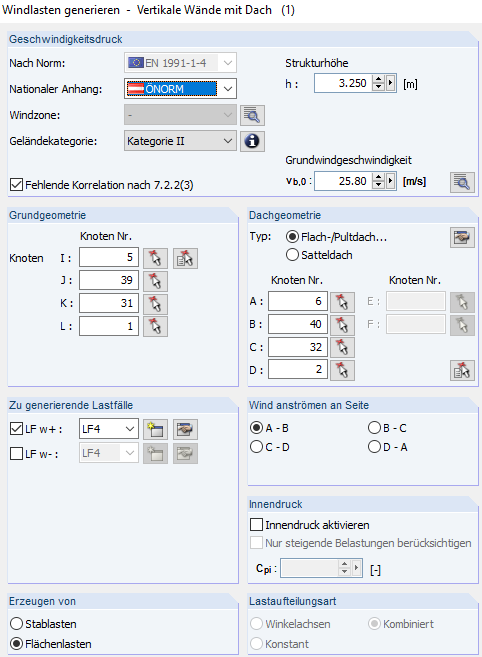

Нет, они по умолчанию не включены. Создание ветровой нагрузки, выполняемое нагрузками по площади, всегда регистрирует ветровую нагрузку ортогонально к натянутой поверхности.

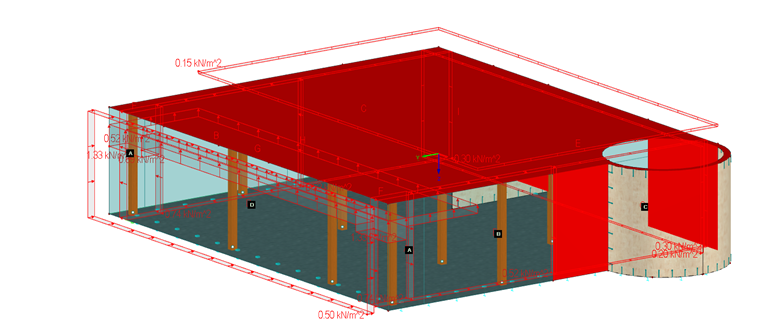

Однако, в прилагаемом примере, на рисунке 2 видно, что нагрузку на поверхность ветровой нагрузки, составляющую 0,5 кН/м², относительно легко преобразовать.

Тем не менее, можно также создать ветровую нагрузку для любой данной геометрии здания с помощью новой автономной программы RWIND Simulation. Это дает вам возможность моделирования ветра
и для создания ветровой нагрузки. Возможности могут быть оптимально использованы в сочетании с программным обеспечением для расчета конструкций FEM RFEM или программным обеспечением для расчета и проектирования конструкций RSTAB.

Входные данные
Прямым импортом моделей из RFEM или RSTAB можно определить соответствующие параметры направлений ветра для расчета зависящих от ветра профилей ветра на основе норматива ветра. В результате, в соответствующих загружениях определяются глобально определенные параметры.

RWIND Simulation можно запустить вручную, если RFEM не используется. По этой причине данные могут быть импортированы из векторной графики STL.

Импорт ландшафта и зданий в моделирование также возможен из STL-файлов.

Обмен данными между RFEM или RSTAB и RWIND Simulation позволяет легко использовать результаты анализа ветра в качестве загружений в обычной рабочей среде RFEM или RSTAB.

Услуги моделирования RWIND
Несжимаемый 3D расчет воздушного потока, осуществляемый с помощью решателя OpenFOAM
Прямой импорт модели в файлы RFEM или RSTAB или STL
Простая модификация модели с помощью вспомогательных средств для перетаскивания и графики
Автоматические коррекции топологии модели с сетью термоусадочной пленки
Возможность добавления объектов из окружающей среды (здания, рельеф местности, ...)
Регулируемые по высоте профили скорости по норме
Модели турбулентности K-эпсилон и К-омега
Автоматическое создание сетки, настроенное на выбранную глубину детализации
Параллельное вычисление с оптимальным использованием емкостей многоядерных вычислительных машин
Результаты за считанные минуты для моделирования с низким разрешением (до 1 миллиона ячеек)
Результаты в течение нескольких часов для моделирования со средним/высоким разрешением (1-10 миллионов ячеек)
Графически отобразить результаты на плоскостях Clipper/Slicer (скалярное и векторное поля)
Графическое отображение линий тока, а также оптимизация анимации
