Al generar una carga de viento, ¿se determinan las superficies verticales del muro mediante cargas superficiales en un edificio abierto?

Respuesta

No, no están determinados por defecto. La generación de carga de viento usando cargas superficiales siempre determina la carga de viento que es ortogonal a la superficie expandida.

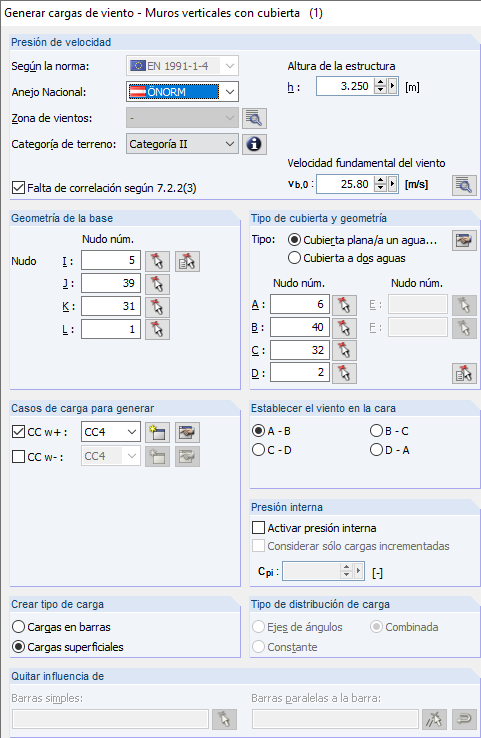

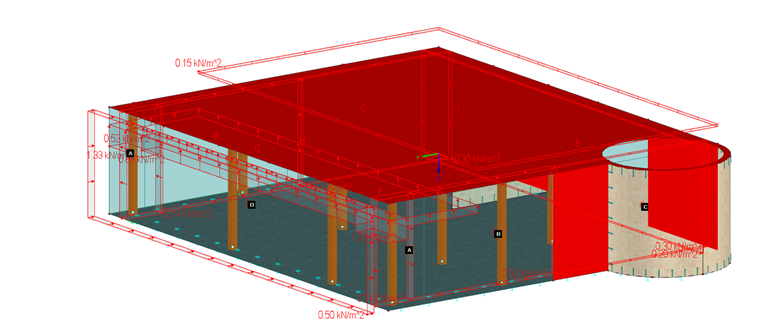

Sin embargo, para el ejemplo adjunto, la Figura 02 muestra que la carga en la superficie de carga de viento que asciende a 0,5 kN/m² es relativamente fácil de convertir.

También es posible generar la carga de viento para cualquier geometría de construcción con el nuevo programa independiente RWIND Simulation. Esto le brinda la posibilidad de simular el viento y generar cargas de viento.
En combinación con el software estructural FEA RFEM o el software de análisis estructural de tramas RSTAB.

Entrada de datos
La importación directa de modelos desde RFEM o RSTAB le permite definir los parámetros relevantes para las direcciones de viento analizadas con los perfiles de viento dependientes de la altura, según el estándar de viento. Esto da como resultado los casos de carga correspondientes con parámetros definidos globalmente.

Sin RFEM o RSTAB, RWIND Simulation también se puede ejecutar manualmente. Además, puede importar los datos de los gráficos vectoriales STL.

También es posible importar terrenos y edificios del entorno en la simulación desde los archivos STL.

Al intercambiar los datos entre RFEM o RSTAB y RWIND Simulation, puede utilizar fácilmente los resultados del análisis del viento como casos de carga en su entorno de trabajo RFEM o RSTAB habitual.

Características de la simulación RWIND
Análisis en 3D de flujos de viento incompresible con solucionadores de OpenFOAM
Importación directa del modelo desde archivos RFEM/RSTAB o STL
Cambios simples del modelo utilizando la ayuda de arrastrar y soltar y de ajuste gráfico
Correcciones automáticas de la topología del modelo con redes de mallas de retracción
Opción para agregar objetos del entorno (edificios, terrenos...)
Perfiles de velocidad dependientes de la altura según la norma
Modelos de turbulencias K-epsilon y K-omega
Generación automática de la malla ajustada a la profundidad de detalle seleccionada
Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
Resultados en pocos minutos para simulaciones de baja resolución (hasta 1 millón de celdas)
Resultados en pocas horas para simulaciones con resolución media/alta (1 a 10 millones de celdas)
Visualización gráfica de los resultados en los planos Clipper/Slicer (campos escalares y vectoriales)
Visualización gráfica de líneas de corriente y animación de líneas de corriente
