问题
当在空旷的建筑中使用面荷载生成风荷载时,垂直墙面会确定吗?
回复:

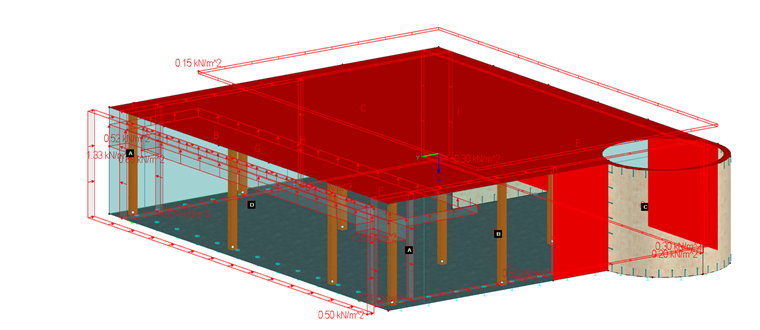

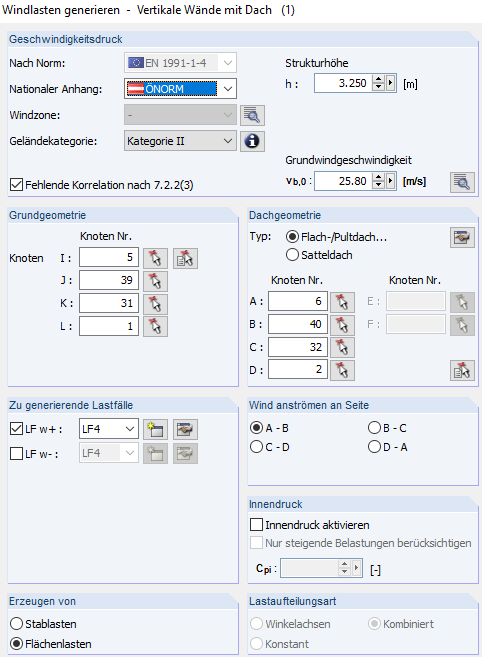

不,默认情况下不包括。 使用面荷载生成风荷载时,使用的风荷载始终决定正交于面的风荷载。但是对于下面的附加示例,图02中的风荷载面上的荷载换算非常简单。
使用新的独立程序RWIND Simulation,可以对任何建筑几何形状生成风荷载。 从而可以进行风洞模拟。
并生成风荷载。 可以与结构有限元分析软件RFEM或结构杆件分析软件RSTAB一起使用。
输入
您可以直接从RFEM或RSTAB中导入模型,根据风荷载标准使用随高度变化的风廓线来定义分析风向的相关参数。 这将使相应的荷载工况具有全局定义的参数。
您也可以在不安装RFEM或RSTAB的情况下手动运行RWIND Simulation。 此外,还可以从STL矢量图中导入数据。
也可以从STL文件中将地形和环境建筑物导入到模拟中。
通过RFEM或RSTAB和RWIND Simulation之间的数据交换,您可以轻松地将RFEM或RSTAB工作环境中的风荷载分析结果作为荷载工况使用。
RWIND Simulation的功能
模拟采用OpenFOAM提供的不可压缩流体模型
支持从RFEM和RSTAB或STL文件直接导入模型
使用拖放和图像调整工具就可以轻松轻松修改模型
通过"Shrink Wrap网格划分技术"自动修正模型拓扑
任意在环境中添加对象(建筑物,地形等)
按照规范标准定义随高度相关的风速
K-epsilon和K-ω湍流模型
根据选定的精度自动进行网格划分
采用并行计算,最佳利用多核计算机的性能
只需几分钟即可得出标准精度的模拟结果(1百万个单元网格)
只需几小时即可得出高精度模拟结果(1百万到1000万个单元网格)
Clipper/Slicer平面上的结果图形显示(标量场和向量场)
风荷载流线图形显示以及流线型动画模拟
