Можно ли в программе RFEM рассчитать бревенчатый дом в трехмерном виде?

Ответ

У многих пользователей очень реалистичное изображение здания в строительных программах вызывает желание выполнить расчет конструкции здания с помощью той же сложной пространственной модели.

Снова и снова к нам приближается проектирование срубов. К сожалению, этот привлекательный метод построения относительно сложен для трехмерного расчета. При определении размеров возникают некоторые важные вопросы, на которые невозможно ответить.

  1. К какому классу сортировки относится древесина? В срубе часто используется несортированная влажная древесина.
  2. Каким образом контролируется контакт между породами древесины? Алмазная выемка, соединение с подвижной древесиной и т.д.?

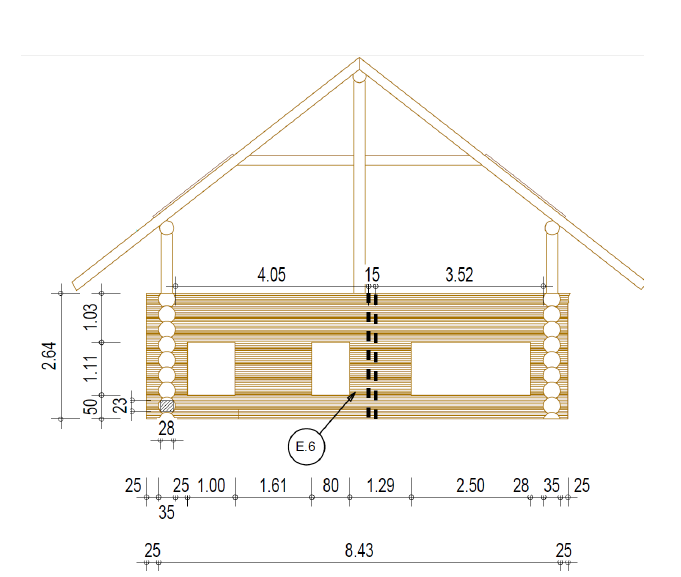

  3. Установлены ли миллионы? Какие типы древесины и как они поддерживаются горизонтально?
  4. Какие размеры у древесины? В бревенчатую конструкцию часто можно интегрировать уже выросший ствол. Эти стволы не имеют одинаковых размеров, так как природа не может быть помещена в решетку.
  5. Как можно учесть контакт между двумя слоями древесины?

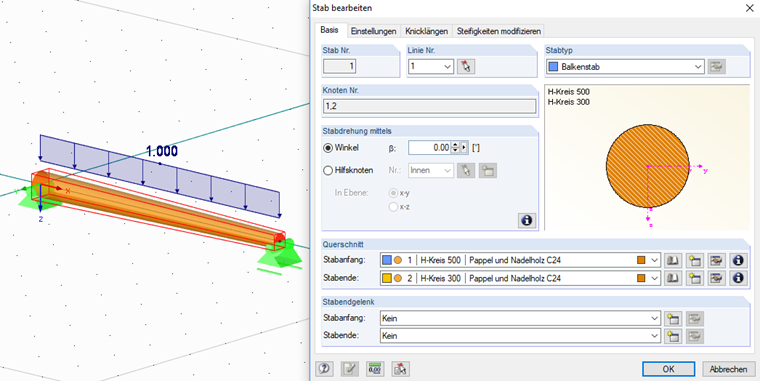

Кроме того, срубовые дома часто встречаются в домах с максимум 2 -мя полными этажами из -за их высокого расположения, превышающего 15 см на этаж. Таким образом, возникающие силы находятся в пределах управляемой структуры и могут быть достаточно точно определены с помощью методов расчета для стержней в 2D конструкциях. Для этого в программе RFEM/RSTAB есть возможность задать круглые стержни с конусом. Таким образом, определение эквивалентных 2D систем в программе RFEM/RSTAB выполняется намного быстрее.

Некоторая информация содержится в данном литературном источнике.

Ключевые слова

Пространственный Журнал Кругляк С вутами

Литература

[1]   Das Wohnblockhaus - Holzbau Handbuch Reihe 1 Teil 3 Folge 5
