Mohu pomocí programu RFEM prostorově spočítat srub?

Odpověď

Téměř realistické zobrazení budovy ve programech pro navrhování konstrukcí vyvolává touhu mnoha uživatelů provést statický výpočet budovy se stejným komplexním prostorovým modelem.

Znovu a znovu je v této souvislosti kladena otázka ohledně posuzování srubů. Bohužel tento krásný druh stavby je pro trojrozměrnou analýzu poměrně náročný. Při dimenzování vyvstávají některé kritické otázky, které nelze zodpovědět.

  1. Na kterou třídu dřeva se vztahuje? Pro sruby se často používá vlhké netříděné dřevo.
  2. Jak je upraven kontakt mezi dřevěnými trámy? Diamantový zářez, spojení s pohyblivými trámy atd.?
  3. Byly nainstalovány sloupky? Jaké typy dřeva a jak se vodorovně podepírají?
  4. Jaké rozměry má dřevo? Ve struktuře dřeva lze často integrovat vyrostlý kmen. Tyto kmeny nemají jednotné rozměry, protože přirozenost nelze vložit do rastru.
  5. Jak je možné zohlednit kontakt mezi dvěma vrstvami dřeva?

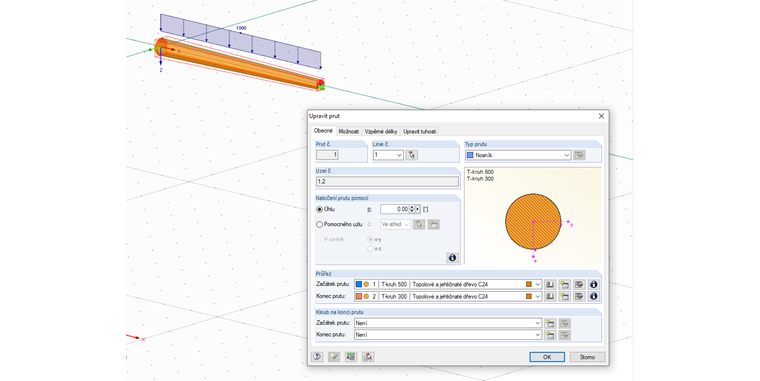

Kromě toho jsou srubové domy společné pro domy s maximálně 2 plnými podlažími, protože jsou umístěny více než 15 cm na podlaží. Vznikající síly tak leží ve zvládnutelném rámci a lze je dostatečně přesně stanovit metodami statického výpočtu pro pruty ve 2D konstrukcích. V programu RFEM/RSTAB existuje možnost pro tento účel definovat kulaté pruty s náběhy. Definici 2D ekvivalentních systémů tak lze v programu RFEM/RSTAB provést mnohem rychleji.

V uvedeném literárním zdroji jsou některé informace.

Klíčová slova

Prostorový Kulatina Kulatina S náběhem

Literatura

[1]   Das Wohnblockhaus - Holzbau Handbuch Reihe 1 Teil 3 Folge 5
