¿Puedo usar RFEM para calcular una casa de troncos en tres dimensiones?

Respuesta

Para muchos usuarios, la visualización muy realista de un edificio en los programas de construcción despierta el deseo de llevar a cabo el análisis estructural del edificio con el mismo modelo espacial complejo.

Una y otra vez, se nos plantea el diseño de las cabañas de madera. Desafortunadamente, este atractivo método de construcción es relativamente complejo para un análisis tridimensional. Al dimensionar, hay algunas preguntas críticas que no se pueden responder.

  1. ¿A qué clase de clasificación está sujeta la madera? En una casa de troncos, a menudo se usa madera húmeda sin clasificar.
  2. ¿Cómo se controla el contacto entre los tipos de madera? ¿Muesca de diamante, conexión con vigas móviles, etc.?
  3. ¿Se han instalado entreventanas? ¿Qué tipo de madera y cómo están apoyadas horizontalmente?
  4. ¿Qué dimensiones tiene la madera? En una estructura de troncos, a menudo se puede integrar un tronco adulto. Estos troncos no tienen dimensiones uniformes ya que la naturaleza no se puede poner en una rejilla.
  5. ¿Cómo se puede considerar el contacto entre dos capas de madera?

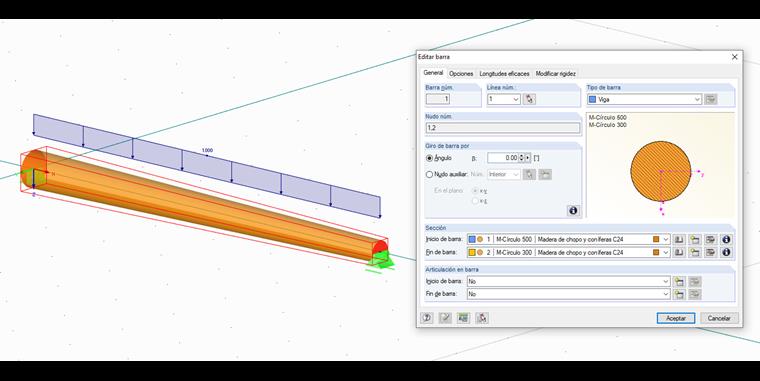

Además, las casas de madera son comunes para las casas con un máximo de 2 pisos completos debido a su altura de más de 15 cm por piso. Por lo tanto, los esfuerzos que se producen se encuentran dentro de una estructura manejable, y se pueden determinar de forma lo suficientemente precisa de los métodos del análisis estructural para barras en estructuras en 2D. En RFEM/RSTAB, hay una opción para definir barras redondas de forma cónica para este propósito. Por lo tanto, la definición de sistemas equivalentes en 2D se puede hacer de forma mucho más rápida de RFEM/RSTAB.

Hay más información en la fuente y referencias dadas.

Palabras clave

Espacial Registro en proceso Registro en proceso De sección variable

Referencia

[1]   Das Wohnblockhaus - Holzbau Handbuch Reihe 1 Teil 3 Folge 5
