Est-il possible de calculer une maison en rondins de bois en 3D avec RFEM ?

Réponse

De nombreux utilisateurs souhaitent calculer des bâtiments avec des modèles 3D complexes en raison de la capacité des programmes de construction à fournir des représentations très réalistes de ces bâtiments.

Il est donc possible de calculer des maisons en rondins avec nos programmes. Malheureusement, cette méthode élégante est relativement complexe pour une analyse en 3D. Le dimensionnement suscite des questions cruciales auxquelles il est impossible de répondre :

  1. À quelle classe de tri les bois appartiennent-ils ? Les bâtiments en rondins sont souvent construits en bois humide non trié.
  2. Comment gérer le contact entre les différents bois ? Encoche en diamant, liaison avec le contreplaqué, etc. ?

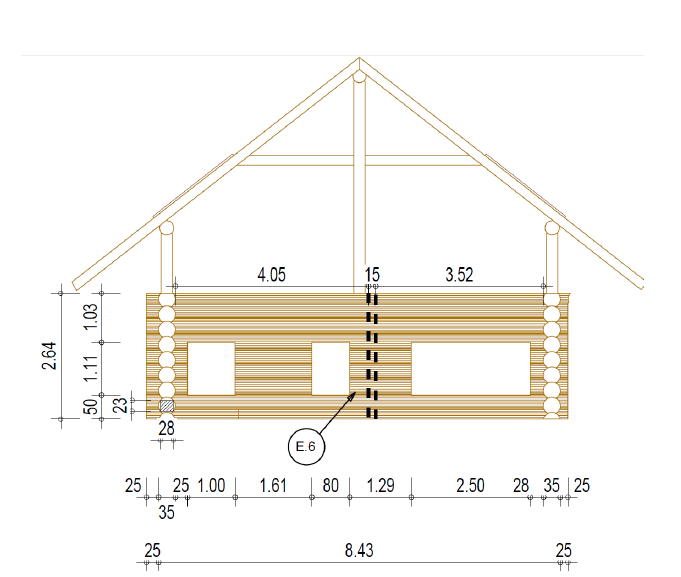

  3. Des montants sont-ils installés ? Quel type de bois est employé et comment est-il maintenu à l'horizontale ?
  4. Quelles sont les dimensions des éléments en bois ? Le tronc est souvent utilisé pour les bâtiments construits en rondins. Ces troncs ne présentent pas naturellement de dimensions uniformes.
  5. Comment le contact entre deux couches de bois peut-il être considéré ?

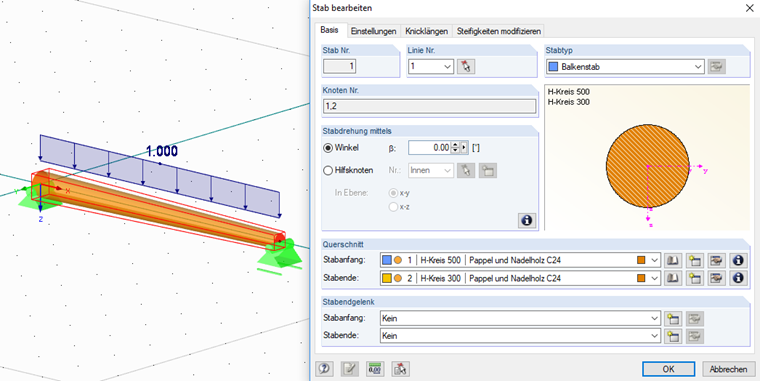

De plus, les chalets en rondins font couramment deux étages au maximum en raison de leur hauteur de plus de 15 cm par étage. Les forces s'exercent donc ici sur une structure pouvant être surveillée et elles peuvent être déterminées avec une précision suffisante à l'aide des méthodes d'analyse de barre dans des systèmes 2D. RFEM/RSTAB vous offrent la possibilité de définir des barres circulaires à inertie variable. Les systèmes équivalents 2D peuvent être définis beaucoup plus rapidement dans RFEM/RSTAB.

Veuillez consulter l'ouvrage de la section Littérature ci-dessous pour en savoir plus.

Mots-clés

Spatial Rondin Billot À inertie variable

Littérature

[1]   Das Wohnblockhaus - Holzbau Handbuch Reihe 1 Teil 3 Folge 5
