Czy w programie RFEM można obliczyć dom z bali w trzech wymiarach?

Odpowiedź

Bardzo realistyczne przedstawienie budynku w programach konstrukcyjnych dla wielu użytkowników skłania do chęci przeprowadzenia analizy statyczno -wytrzymałościowej budynku przy użyciu tego samego złożonego modelu przestrzennego.

Wielokrotnie zwracamy się do nas o projektowanie domków z bali. Niestety, ta atrakcyjna metoda konstrukcji jest stosunkowo złożona w przypadku analizy trójwymiarowej. Podczas wymiarowania istnieje kilka krytycznych pytań, na które nie można odpowiedzieć.

  1. Jakiej klasie sortowania podlega drewno? W domu z bali często stosuje się nieposortowane, wilgotne drewno.
  2. W jaki sposób kontrolowany jest kontakt między gatunkami drewna? Diamentowe wycięcie, połączenie z przesuwającymi się belkami i tak dalej?

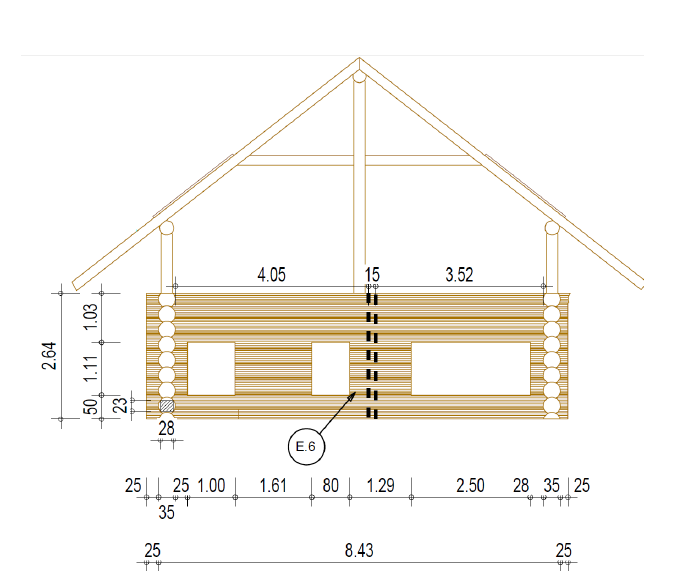

  3. Czy zainstalowano szprosy? Jaki rodzaj drewna i w jaki sposób są one podparte w poziomie?
  4. Jakie wymiary ma drewno? W konstrukcji z bali często można zintegrować wyrośnięty pień. Pnie te nie mają jednakowych wymiarów, ponieważ ich natura nie może być umieszczona w siatce.
  5. W jaki sposób można uwzględnić kontakt między dwiema warstwami drewna?

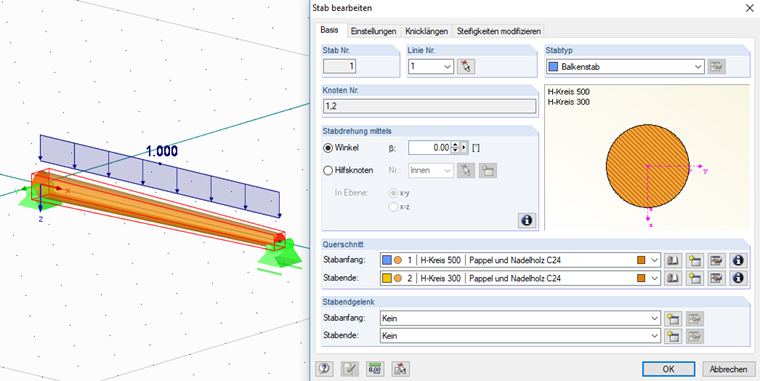

Ponadto domy z bali są powszechne w przypadku domów z maksymalnie 2 pełnymi kondygnacjami, ze względu na ich wysokość, wynoszącą ponad 15 cm na kondygnację. W ten sposób występujące siły mieszczą się w rozsądnych ramach i można je określić wystarczająco dokładnie za pomocą metod analizy statyczno -wytrzymałościowej dla prętów w konstrukcjach 2D. W tym celu w programie RFEM/RSTAB istnieje możliwość definiowania prętów o przekroju okrągłym. Dzięki temu w programie RFEM/RSTAB można znacznie szybciej zdefiniować układy równoważne 2D.

W podanym źródle literaturowym znajduje się kilka informacji.

Słowa kluczowe

Przestrzenny Drewno okrągłe Drewno okrągłe Czworokątne

Literatura

[1]   Das Wohnblockhaus - Holzbau Handbuch Reihe 1 Teil 3 Folge 5
