Ответ:

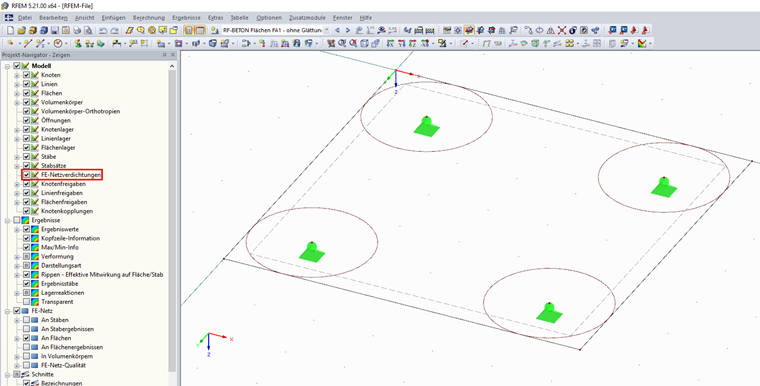

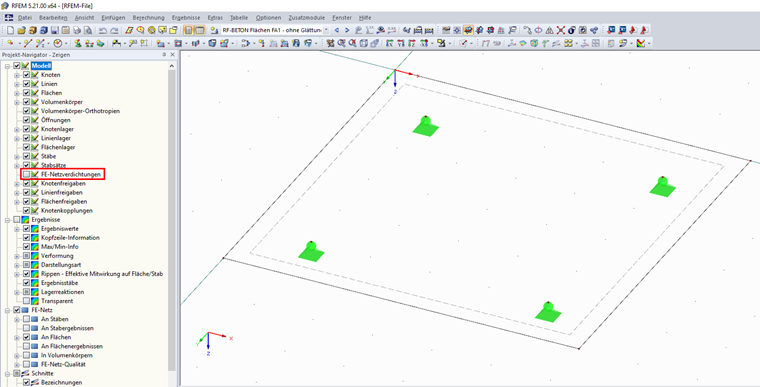

Соответствующие настройки находятся и в навигаторе «Изобразить» в разделе «Модель», запись «Уплотнения сетки КЭ».Здесь достаточно лишь снять флажок у данной записи и символ уплотнения сетки КЭ больше в конструкции отображаться не будет.
Вопрос
Как при уплотнении сетки КЭ отключить отображение символов?
