Odpověď:

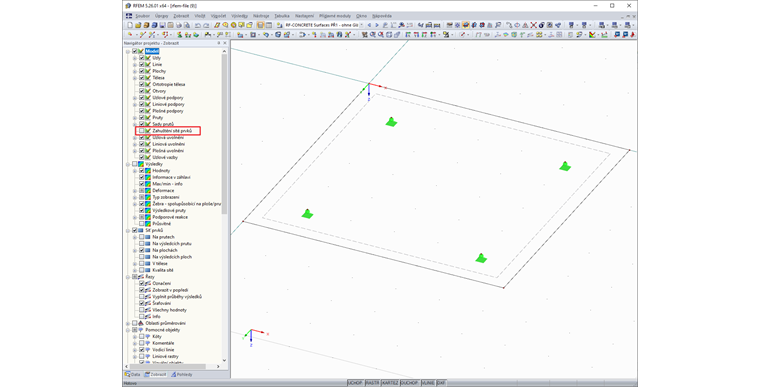

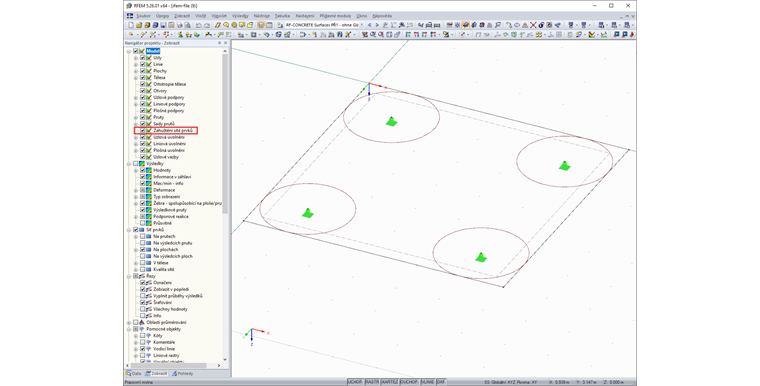

Nastavení lze provést v navigátoru Zobrazit pod položkou "Model" a "Zahuštění sítě prvků".Pokud políčko odškrtneme, symbol pro zahuštění sítě konečných prvků se v modelu již nezobrazí.
Dotaz
Jak mohu deaktivovat zobrazení symbolů pro zahuštění sítě KP?
