Ответ:

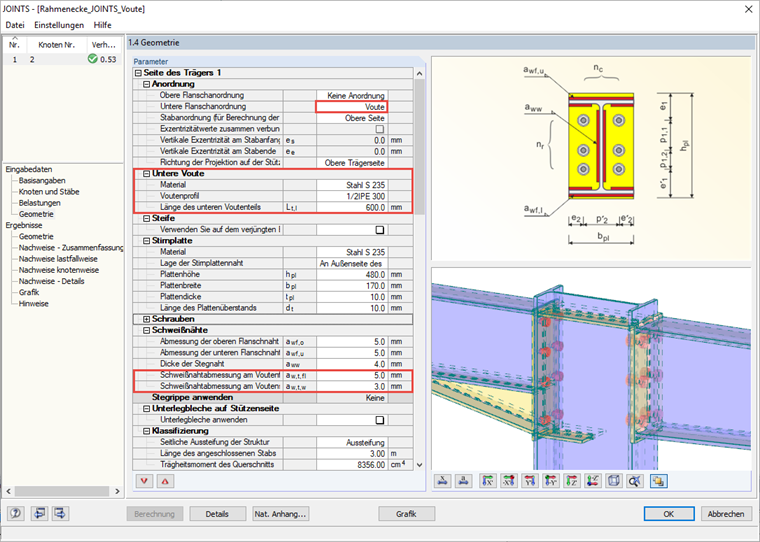

Функцию определения вута на балке можно активировать в разделе «Расположение» в окне 1.4 «Геометрия». Благодаря ней можно смоделировать вут как на нижней, так и на верхней стороне балки.
Толщина пластины, а также высота вута определяются обычно на основе сечения конуса, поскольку в данных ситуациях часто используются, например, нарезанные прокатные сечения. Тем не менее при использовании пользовательских пластин можно выбрать и параметрическое Т-образное сечение. Длина вута и материал вводятся в том же разделе, в то время как толщина шва для соединения вута с балкой определяется в разделе «Сварные швы».
Если в качестве балки уже используется стержень с вутами (заданный в разделе «Узлы и стержни» с помощью различных сечений и длин), то дополнительный конус в данном случае смоделировать нельзя.
