问题
如何在JOINTS Steel -Rigid中使用锥度创建框架节点?
回复:

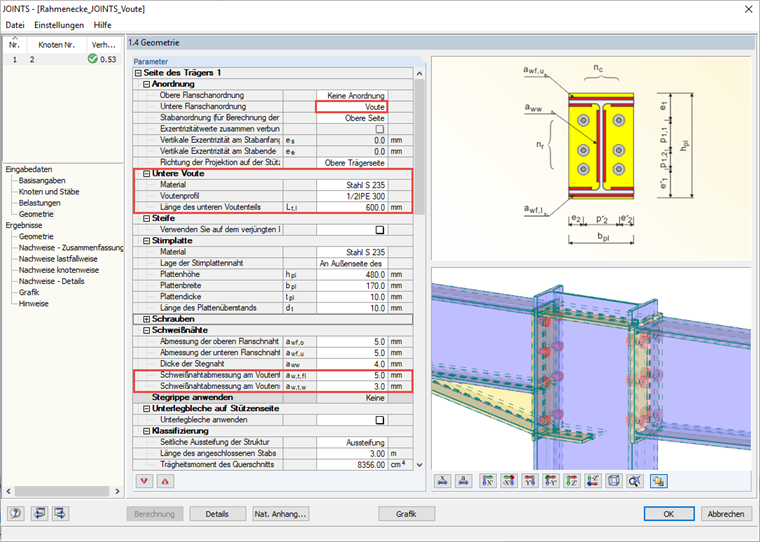

在窗口1.4几何尺寸的布置部分中可以激活对梁进行变截面选择。 在这里您可以在梁的顶部或底部建模圆锥。
通过选择变截面截面来定义板的厚度和变截面高度,因为例如经常使用轧制截面。 如果使用用户自定义板,则可以选择参数化T形截面。 圆锥的长度和材料一样,都输入到同一部分中。 连接锥形和梁的焊缝厚度可以在“焊缝”部分中定义。
如果已经有一个锥形的杆件作为梁使用(在“节点和杆件”部分通过指定不同的截面和长度输入),那么就不能建模附加的锥度。
