[EN] FAQ 003587 | ¿Cómo se puede crear una estructura con una cartela en JOINTS Steel - Rigid?

FAQ Vídeo explicativo

01
Introducción de una cartela en RF-/JOINTS Steel - Rigid

Volver a preguntas más frecuentes (FAQ)

23. septiembre 2019

003587

Oliver Müller

Módulos adicionales

JOINTS Steel - Rigid

RF-JOINTS Steel - Rigid

Estructuras de acero

Ingeniería industrial y de instalaciones

¿Cómo se puede crear una estructura con una cartela en JOINTS Steel - Rigid?

Respuesta

Para introducir una cartela en una viga, es necesario seleccionar la sección del cuadro de diálogo "Geometría". Se puede modelar una cartela en la parte inferior o superior de la viga.

Los espesores de chapa, así como la altura de la cartela, se definen seleccionando una sección acartelada, ya que, por ejemplo, se usan secciones laminadas de uso frecuente. Si se utilizan placas, se puede seleccionar una sección en T paramétrica. La longitud de la cartela, así como el material, se introducen en la misma sección de diálogo. El espesor de la soldadura para conectar la cartela a la viga se puede definir en la sección del cuadro de diálogo "Soldaduras".

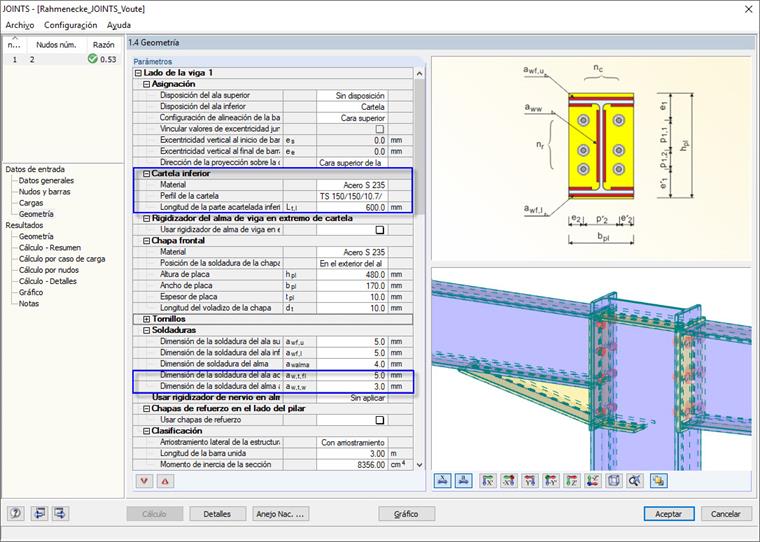

Figura 01 - Introducción de una cartela en RF-/JOINTS Steel - Rigid

Si ya se utiliza una barra acartelada como viga (introducida en la sección "Nudos y barras mediante diferentes secciones y longitudes"), no es posible modelar una cartela adicional.

Palabras clave

Cartela Estructura Pilar Viga

Descargas

Archivo del modelo de RSTAB
