Коэффициенты редукции жесткости k33 и k88 в модуле RF-LAMINATE

Каковы коэффициенты жесткости k33 и k88 в аддоне Многослойные поверхности?

Ответ:

Эти коэффициенты уменьшают жесткость на кручение D33 и жесткость на сдвиг D88 соответствующих элементов матрицы жесткости поверхности. Da bei Brettsperrholz in der Regel keine Schmalseitenverklebung erfolgt, können auch keine Schubspannungen an den Brettschmalseiten übertragen werden. Somit würde die Steifigkeit in diesem Fall überschätzt werden. Aus diesem Grund muss die Steifigkeit entsprechend abgemindert werden.

Manche Hersteller haben uns diese Werte bereits bei der Übermittlung der Schichtaufbauten mitgeteilt. Diese resultieren dann aus internen Untersuchungen. Eine Hilfestellung zur Ermittlung der Korrekturfaktoren wird in [1] vorgestellt. Die Untersuchungen dieser Arbeit sind auch im Österreichischen Anhang zur EN 1995-1-1 [2] eingeführt worden. Das Ergebnis ist in Bild 02 dargestellt. Das Verhältnis von Brettbreite (a) zu Brettdicke (ti) ist in der entsprechenden Zulassung zu finden. Unter "Downloads" finden Sie eine Excel Datei mit den hinterlegten Formeln.

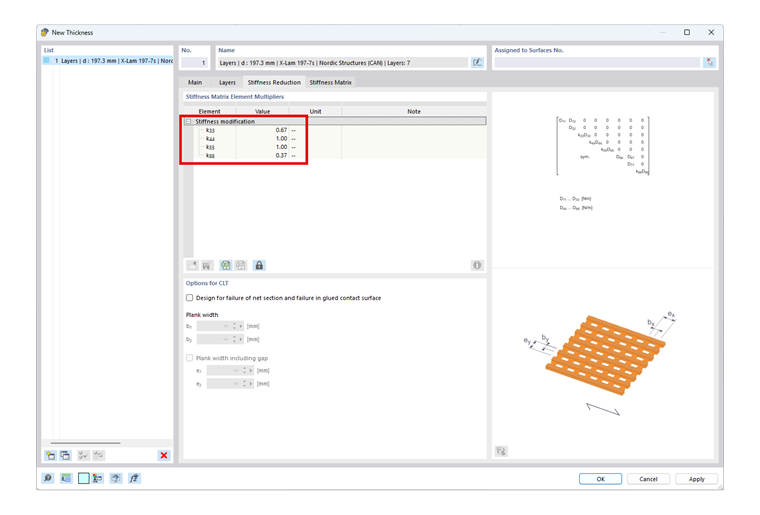

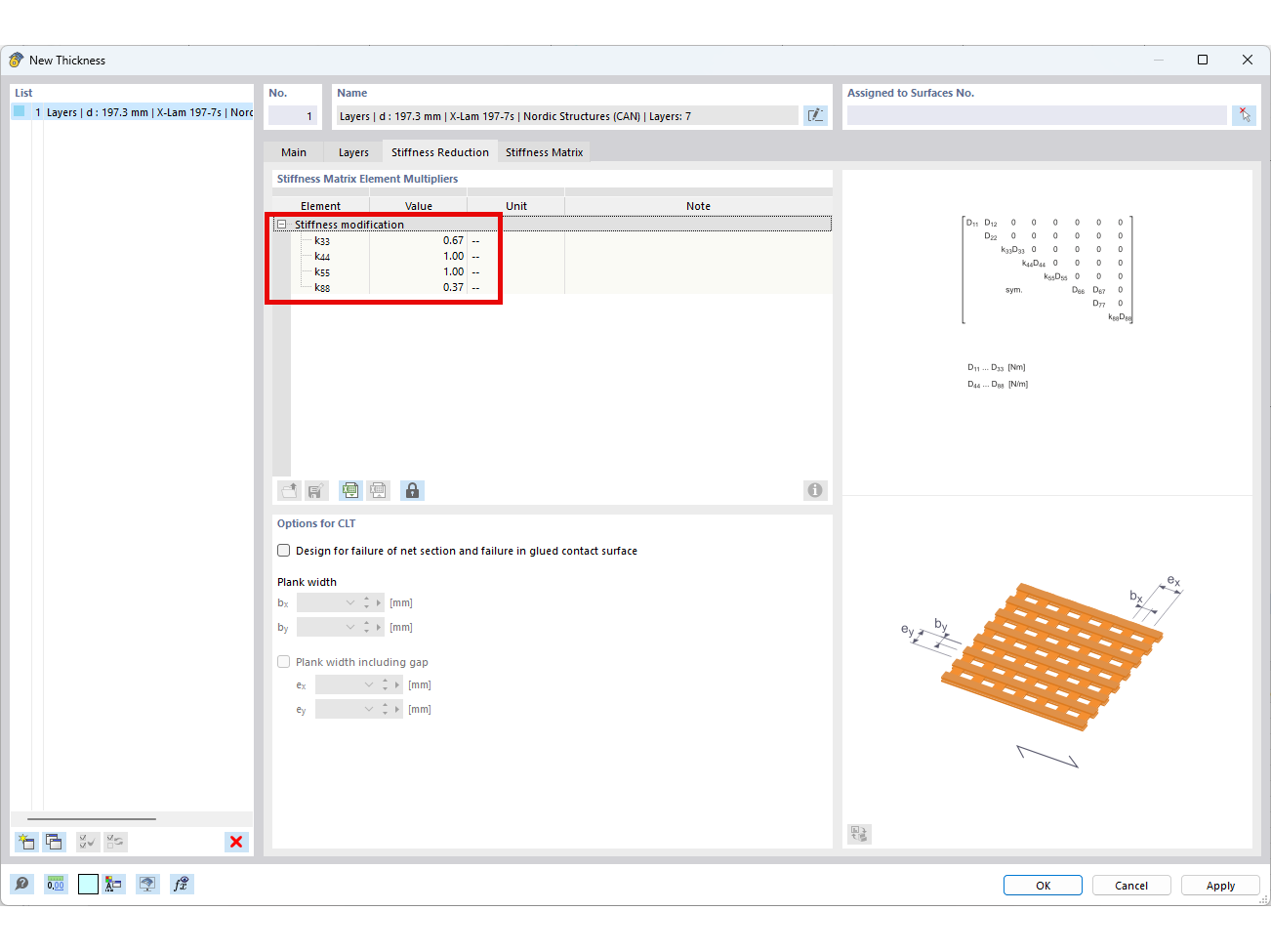

Библиотека производителей в RF-LAMINATE
Библиотека производителей в RF-LAMINATE

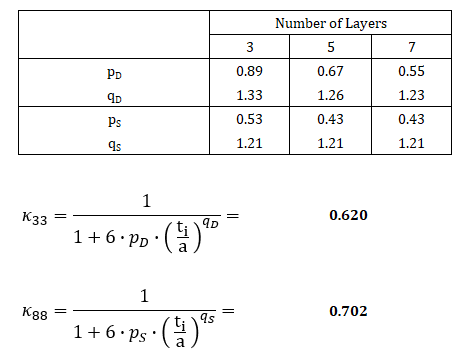

Определение поправочных коэффициентов по [2]
Определение поправочных коэффициентов по [2]
Автор

Г-н Рем отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку заказчикам.

Ссылки
  1. Gregor Silly: Numerische Studien zur Drill- und Schubsteifigkeit von Brettsperrholz (BSP). Technische Universität Graz: 2010
  2. Еврокод 5: Проектирование деревянных конструкций - Часть 1‑1: Общее - Общие правила и правила для надземных сооружений - Национальные спецификации по внедрению OENORM EN 1995-1-1, Национальные комментарии и Национальные приложения; ÖNORM B 1995-1-1:2015-06-15
Скачивания
Файл Excel для снижения жесткости кросс-ламинированной древесины
173,53 KB
;
