Que signifient les facteurs de réduction de rigidité k33 et k88 utilisés dans RF-LAMINATE ?

Réponse

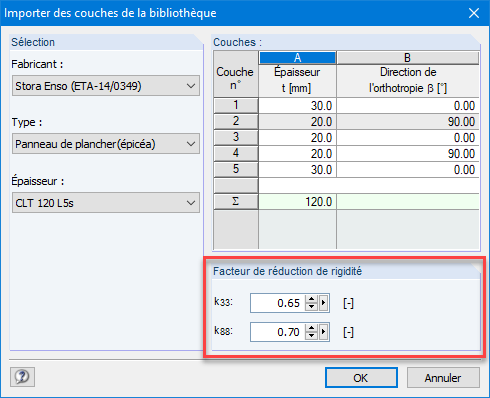

Ces facteurs réduisent la rigidité de torsion D33 ainsi que la rigidité de cisaillement D88 des éléments correspondants de la matrice de rigidité d'une surface. Étant donné que le bois lamellé-croisé n'est généralement pas collé du côté étroit, il est également impossible de transférer les contraintes de cisaillement sur le côté étroit du panneau. Dans ce cas, la rigidité serait surévaluée, la rigidité doit donc être réduite en conséquence.

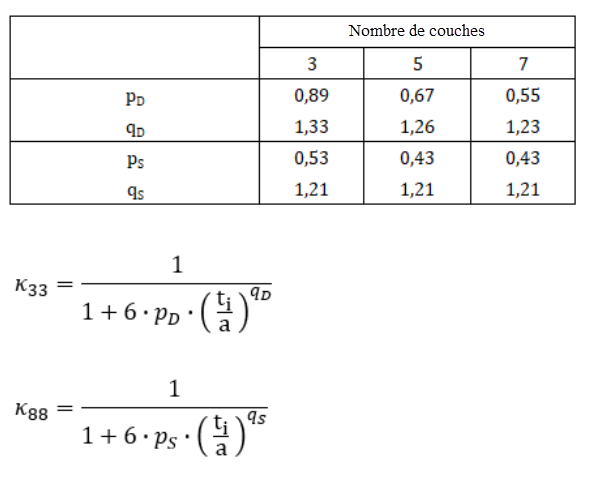

Certains fabricants nont fourni ces valeurs à Dlubal Software lors de la transmission des compositions de couches. Ces valeurs sont obtenues par des analyses internes réalisées par les fabricants. L'ouvrage [1] contient un guide de détermination des facteurs de correction. L'analyse de ces travaux a également été incluse dans l'Annexe autrichienne de l'EN 1995-1-1 [2] . La Figure 02 montre le résultat. Le rapport de la largeur (a) sur l'épaisseur du panneau (ti) est donné dans la documentation correspondante.

Mots-clés

Rigidité de torsion Rigidité en cisaillement D33 D88 k33 k88

Littérature

[1]   Silly, G. (2010). Numerische Studien zur Drill- und Schubsteifigkeit von Brettsperrholz (BSP). Graz: Technische Universität Graz.
[2]   Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1‑1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau - Nationale Festlegungen zur Umsetzung der OENORM EN 1995‑1‑1, nationale Erläuterungen und nationale Ergänzungen; ÖNORM B 1995‑1‑1:2015‑06‑15
