Ответ:

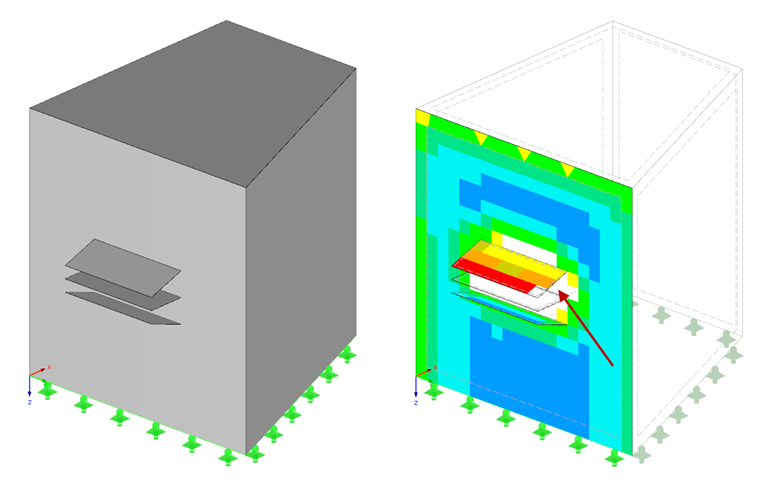

В примере, показанном на Рисунке 01, распределение нагрузки между внешними элементами фасада не отображается. Ненапряженные ячейки не отображаются в соответствии с цветовой шкалой для распределения нагрузки, но остаются пустыми. Таким образом, значение этих элементов равно 0. Преимущество этого метода заключается в том, что сразу распознается отсутствие нагрузки на элементы КЭ.

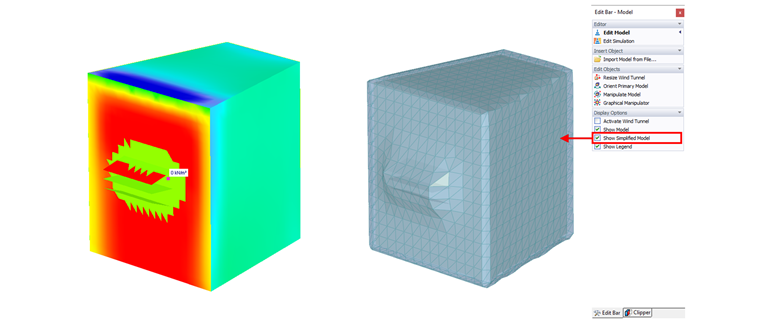

Причину проблемы можно увидеть прямо в программе RWIND Simulation. По умолчанию все расчеты основываются на упрощенной модели. В зависимости от настройки, оболочка модели может быть уменьшена или увеличена. Сетка КЭ размещается поверх конструкции и, в зависимости от уровня детализации, цепляется за модель. На рисунке 02 показан слишком низкий уровень детализации. Поверхности, стоящие на фасаде, отображаются недостаточно хорошо, и в моделировании между консольными поверхностями нет потоков ветра, поэтому эти внутренние поверхности не подвергаются никакому давлению ветра.

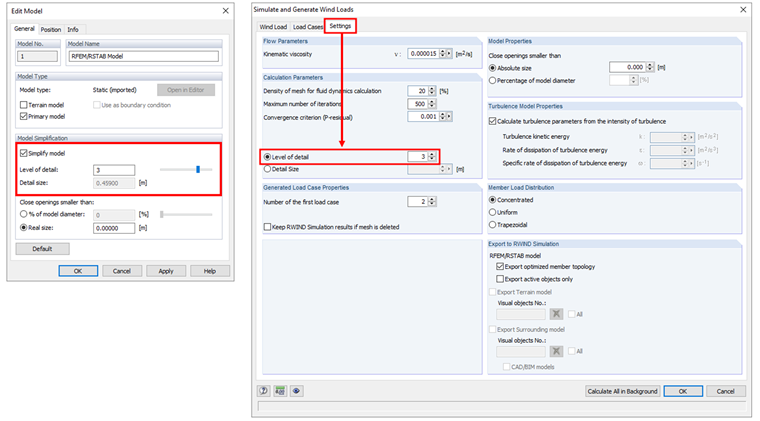

Уровень детализации можно настроить в программе RWIND Simulation с помощью функции «Изменить модель» или непосредственно в программе RFEM в настройках моделирования ветровой нагрузки (см. Рисунок 03). При желании, упрощенную модель можно полностью деактивировать в программе RWIND Simulation.

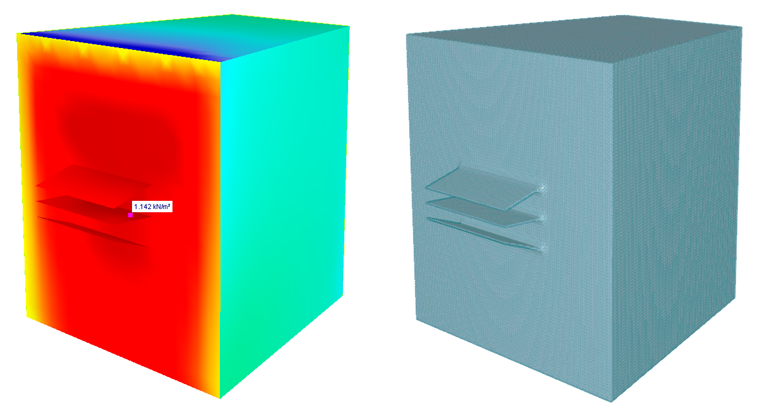

В случае более высокого уровня детализации (соответствует более мелкой сетке КЭ), консольные поверхности отображаются четко и соответственно нагружаются элементы КЭ (см. Рисунок 04 и Рисунок 05).
