La distribution des charges dans RFEM affiche des éléments EF non chargés au centre du modèle dans le cas de charges provenant de RWIND Simulation. Pourquoi ?

Réponse

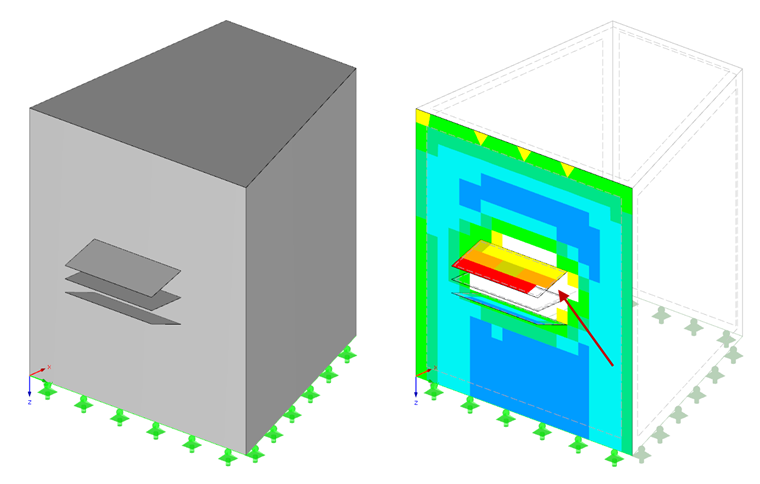

Dans l'exemple de la Figure 01, aucune distribution de charges n'est affichée entre les éléments de façade extérieurs. Les cellules non chargées ne sont pas affichées selon l'échelle de couleurs lors de la distribution de charge : elles restent vides. Ainsi, la valeur de ces éléments est 0. Vous pouvez donc constater immédiatement que les éléments EF ne sont pas chargés.

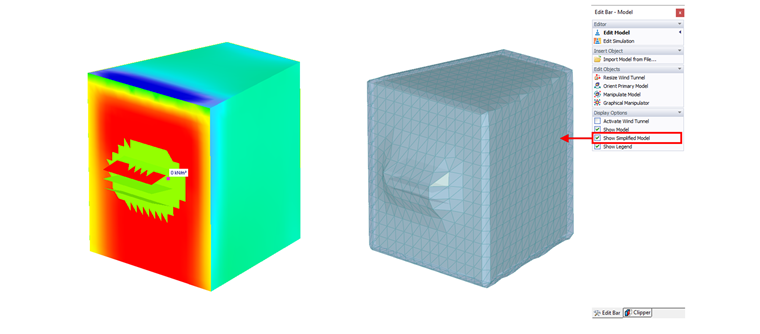

La cause du problème peut être identifiée directement dans RWIND Simulation. Le calcul y est effectué par défaut sur un modèle simplifié et la coque d'un modèle peut être affinée ou grossie grâce aux paramètres correspondants. Un maillage proche d'un maillage EF est placé sur la structure et s'adapte à la forme du modèle en fonction du niveau de détail. La Figure 02 montre un niveau de détail trop bas. Les surfaces projetées depuis la façade ne sont pas affichées de manière suffisamment précise et le vent ne circule pas entre les surfaces en porte-à-faux dans la simulation. Aucune pression du vent ne peut donc être appliquée à ces surfaces intérieures.

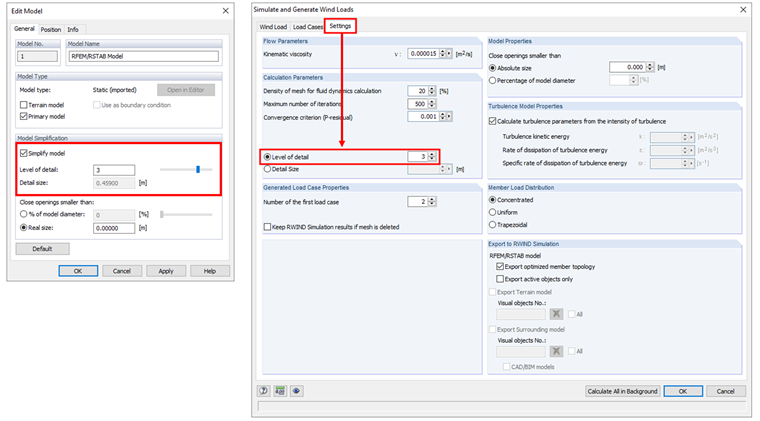

Le niveau de détail peut être ajusté dans RWIND Simulation grâce au menu « Modifier le modèle » ou directement dans RFEM dans les paramètres de simulation de charge de vent (voir la Figure 03). Vous pouvez également désactiver le modèle simplifié dans RWIND Simulation.

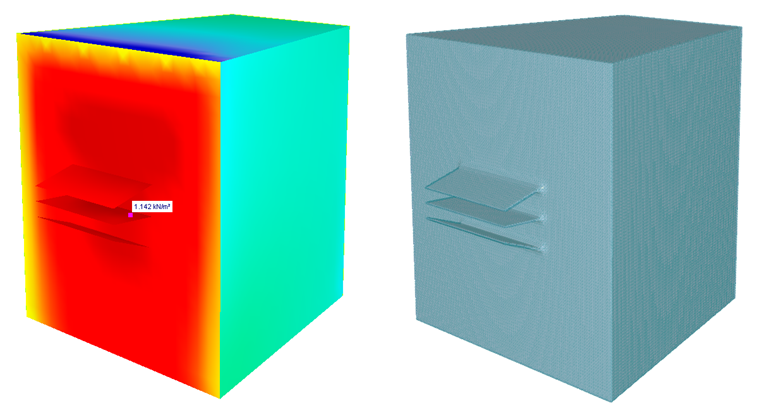

Si le niveau de détail est plus élevé (donc le maillage EF plus fin), les surfaces en porte-à-faux sont affichées clairement et les éléments EF sont chargés en conséquence (voir les Figure 04 et 05).


Mots-clés

Distribution de la charge Charge de vent Élément EF
