Odpowiedź:

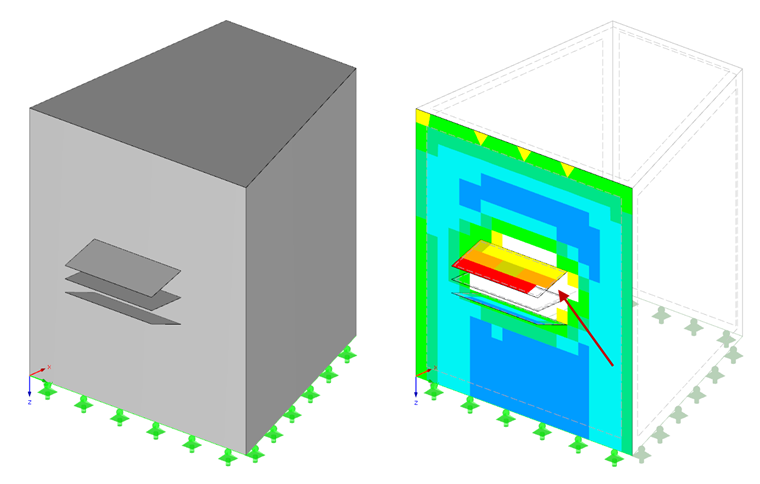

W przykładzie na rysunku 01 nie jest wyświetlany rozkład obciążenia między elementami fasady zewnętrznej. Komórki w stanie nieobciążonym nie są wyświetlane w skali kolorów dla rozkładu obciążenia, ale pozostają puste. Zatem wartość tych elementów wynosi 0. Ma to tę zaletę, że od razu wiadomo, że elementy ES nie są obciążone.

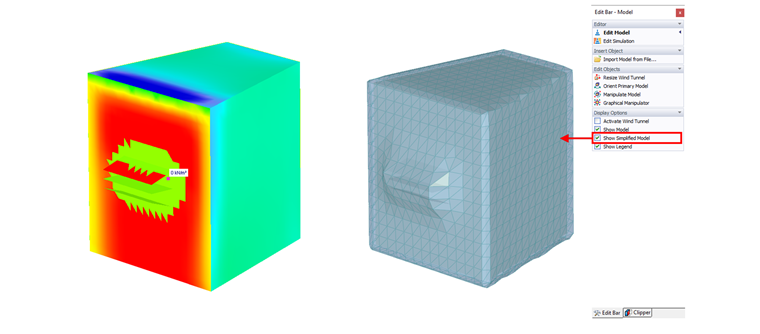

Przyczynę problemu można zwizualizować bezpośrednio w RWIND Simulation. Tam domyślnie obliczenia przeprowadzane są na podstawie uproszczonego modelu. W zależności od ustawienia powłokę modelu można rozdrobnić lub rozdrobnić. Na konstrukcję umieszczana jest siatka ES, która w zależności od poziomu szczegółowości przylega do modelu. Rysunek 02 pokazuje, że poziom szczegółowości jest zbyt mały. W symulacji powierzchnie stojące na fasadzie nie są wystarczająco odwzorowane, a wiatr w symulacji nie przepływa między powierzchniami wspornikowymi.

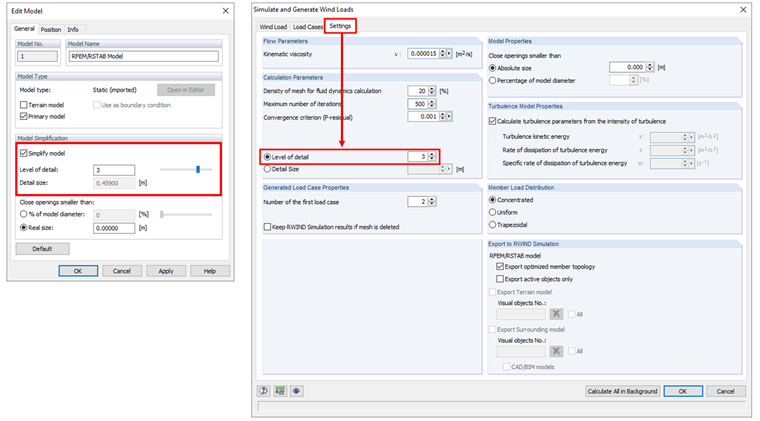

Poziom szczegółowości można dostosować w programie RWIND Simulation poprzez opcję „Edytować model” lub bezpośrednio w programie RFEM w ustawieniach symulacji obciążenia wiatrem (patrz Rysunek 03). Opcjonalnie uproszczony model można całkowicie dezaktywować w RWIND Simulation.

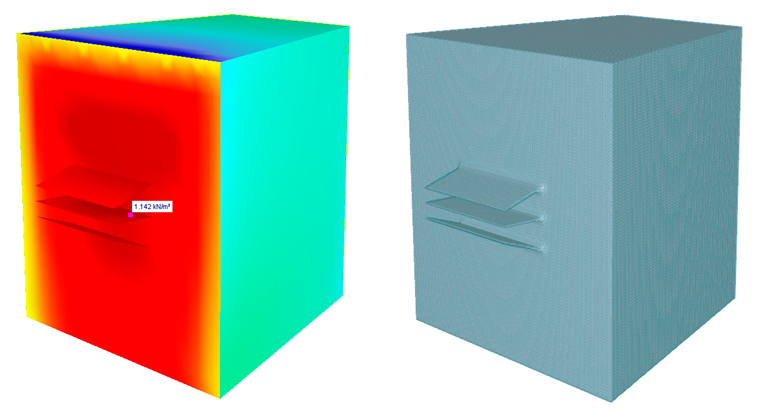

W przypadku większego poziomu szczegółowości (odpowiadającego drobniejszej siatce ES) powierzchnie wspornikowe są wyświetlane przejrzyście, a elementy ES są odpowiednio naprężane (patrz rysunek 04 i rysunek 05).
