Odpověď:

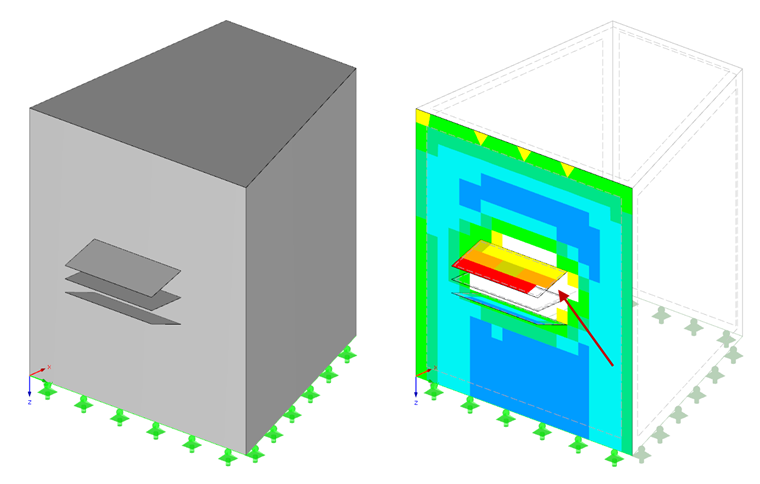

V příkladu znázorněném na Obrázku 01 není mezi vnějšími fasádními prvky žádné rozdělení zatížení. Nezatížené buňky se při rozložení zatížení nezobrazí podle stupnice barev, ale zůstanou prázdné. Hodnota na těchto prvcích je tak 0. To má tu výhodu, že je možné okamžitě zjistit, že konečné prvky nejsou zatížené.

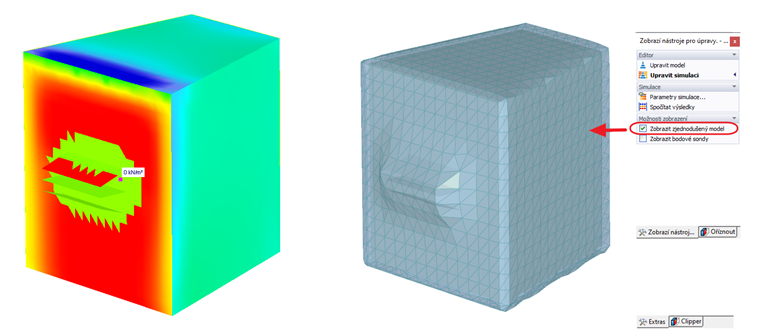

Příčinu problému lze vizualizovat přímo v programu RWIND Simulation. Tam se standardně provádí výpočet na zjednodušeném modelu. V závislosti na nastavení může být obálka modelu jemnější resp. hrubší. Přes model se položí síť konečných prvků a v závislosti na úrovni detailů tato síť konečných prvků těsně přilehne k modelu. Na Obrázku 02 je znázorněn rozsah příliš malé úrovně detailů. Plochy vystupující z fasády nebudou dostatečně dobře znázorněny a mezi konzolovými plochami při simulaci neproudí žádný vítr, a proto u těchto vnitřních ploch také nevzniká žádný tlak větru.

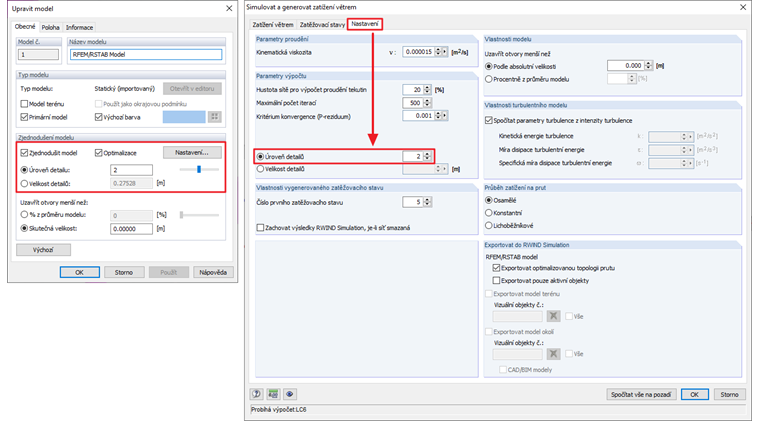

Úroveň detailu je možné v programu RWIND Simulation upravit pomocí volby "Upravit model", nebo přímo v programu RFEM v nastavení pro simulaci zatížení větrem (viz Obrázek 03). Zjednodušený model je možné v programu RWIND Simulation případně také zcela deaktivovat.

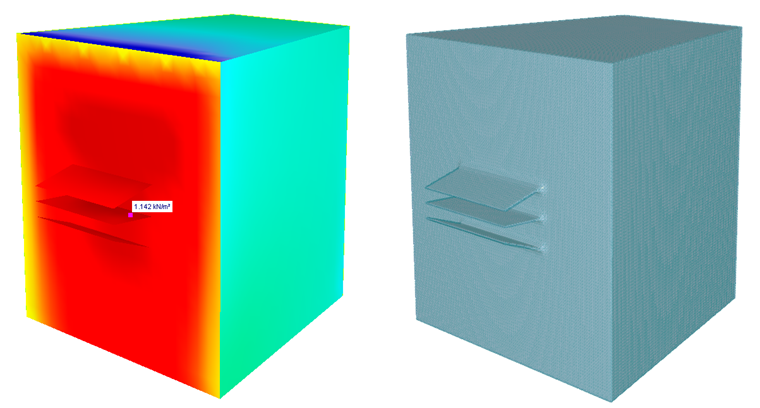

Pokud je úroveň detailů větší (odpovídá jemnější síti konečných prvků), vnější plochy se čistě zobrazí konečné prvky se odpovídajícím způsobem zatíží (viz Obrázek 04 a Obrázek 05).
