Risposta:

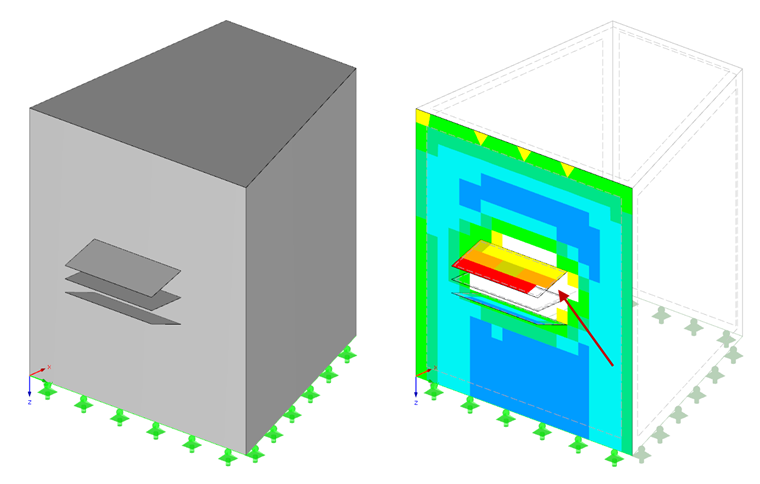

Nell'esempio mostrato nell'immagine 01, non viene visualizzata alcuna distribuzione del carico tra gli elementi della facciata esterna. Le celle non sollecitate non vengono visualizzate secondo la scala di colori per la distribuzione del carico, ma rimangono vuote. Quindi, il valore su questi elementi è 0. Ciò ha il vantaggio di riconoscere immediatamente che gli elementi agli elementi finiti non sono soggetti a carico.

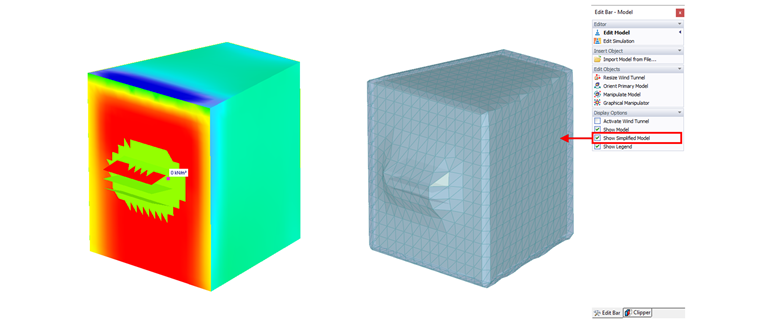

La causa del problema può essere visualizzata direttamente in RWIND Simulation. Per impostazione predefinita, i calcoli si basano su un modello semplificato. A seconda dell'impostazione, il guscio del modello può essere rifinito o sgrossato. Una mesh EF viene posizionata sopra la struttura e, a seconda del livello di dettaglio, questa mesh EF aderisce al modello. L'immagine 02 mostra l'estensione del livello di dettaglio che è troppo piccolo. Le superfici che si trovano sulla facciata non sono visualizzate abbastanza bene e il vento non scorre tra le superfici a sbalzo nella simulazione, motivo per cui queste superfici interne non sono soggette ad alcuna pressione del vento.

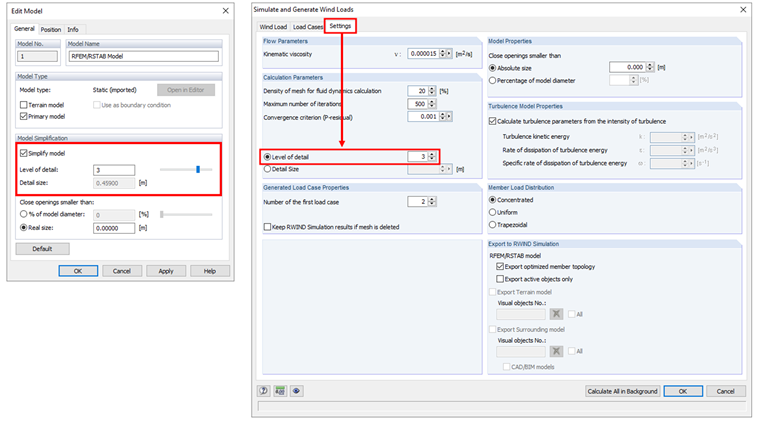

Il livello di dettaglio può essere regolato in RWIND Simulation tramite "Modifica modello" o direttamente in RFEM nelle impostazioni per la simulazione del carico del vento (vedere la Figura 03). Opzionalmente, il modello semplificato può anche essere disattivato completamente in RWIND Simulation.
Nel caso di un livello di dettaglio più elevato (corrisponde a una mesh EF più fine), le superfici a sbalzo vengono visualizzate in modo pulito e gli elementi agli elementi finiti sono sollecitati di conseguenza (vedere l'immagine 04 e l'immagine 05).
