Как определить параметры модального отклика Ie/R по разделу 12.9.1.2 в ASCE 7-16 для моих результатов при расчете эквивалентных сейсмических нагрузок с помощью анализа спектра реакции (RSA) в RFEM?

Ответ

Параметры модального отклика можно задать в дополнительном модуле RF-DYNAM PRO - Эквивалентные силы на вкладке Спектры отклика. В таблице Параметры кода> Тип спектра> Параметры модального отклика по умолчанию установлено значение «Без изменений». Эта настройка показана на рисунке 1.

Если в раскрывающихся окнах изменить это значение на «Связанное с силой», мы разделим спектры отклика Ie/R на основе Sect. 12.9.1.2 [1]. Кроме того, можно дополнительно установить коэффициент важности сейсмической нагрузки (Ie ) и коэффициент модификации отклика (R) в таблице Параметры кода> Коэффициенты.

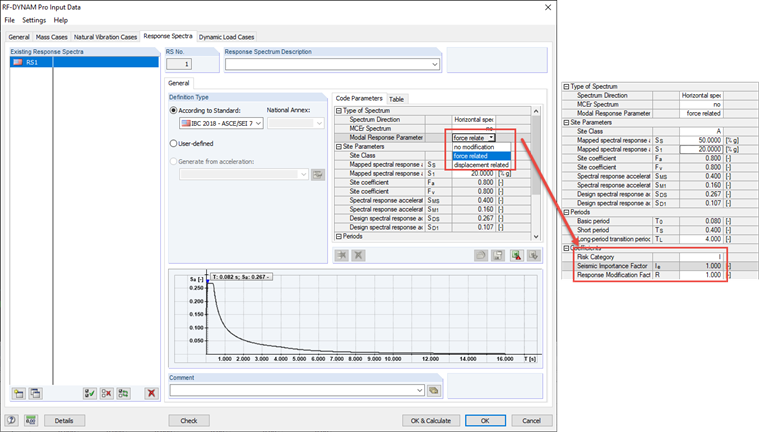

Pисунок 01 - RF-Dynamics Pro - Дополнительный модуль для эквивалентных нагрузок

Ключевые слова

ASCE 7 Сейсмический Эквивалент RSA Модальный Ответ

Литература

[1]   ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
