Pytanie

W jaki sposób mogę zastosować modalne parametry odpowiedzi Ie/R zgodnie z rozdz.? 12.9.1.2 w ASCE-7-16 do moich wyników?


Odpowiedź:

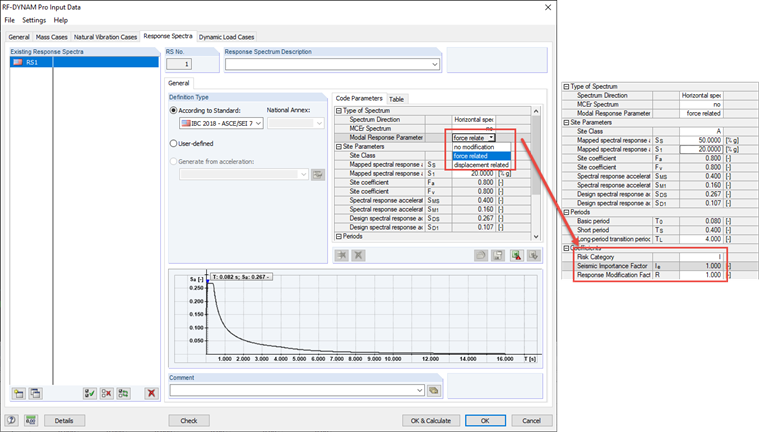

Parametry odpowiedzi modalnej można ustawić w module dodatkowym RF‑DYNAM Pro - Equivalent Loads w zakładce Response Spectra. W tabeli Parametry kodu → Typ spektrum → Parametry odpowiedzi modalnej domyślnie ustawione jest "Bez modyfikacji". To ustawienie można zobaczyć na rysunku 1.

Zmiana w oknie rozwijanym na „Związane z siłą” spowoduje podział spektrum odpowiedzi przez Ie/R w oparciu o pkt. 12.9.1.2 [1]. Dodatkowo w tabeli Parametry normowe > Współczynniki można dodatkowo ustawić Współczynnik ważności sejsmicznej (Ie ) oraz Współczynnik modyfikacji odpowiedzi (R).


Autor

Alex jest odpowiedzialny za szkolenie klientów, wsparcie techniczne i ciągły rozwój programów na rynek północnoamerykański.

Po lewej
Odniesienia
  1. ASCE/SEI 7‑16, Minimum Design Loads and Associated Criteria for Buildings and Other Structures
