Расчет на огнестойкость панелей из поперечно-клеёной древесины в дополнительном модуле RF-LAMINATE

Можно ли в дополнительном модуле RF-LAMINATE выполнять также расчет на огнестойкость кросс-ламинированных деревянных панелей?

Ответ:

По умолчанию расчет на огнестойкость в дополнительном модуле RF-LAMINATE не реализован.

Es ist jedoch möglich die Abbrandraten selber zu berechnen und im Modul entsprechend zu berücksichtigen. Im folgenden Beispiel wird dies an einer einfachen Platte erläutert.

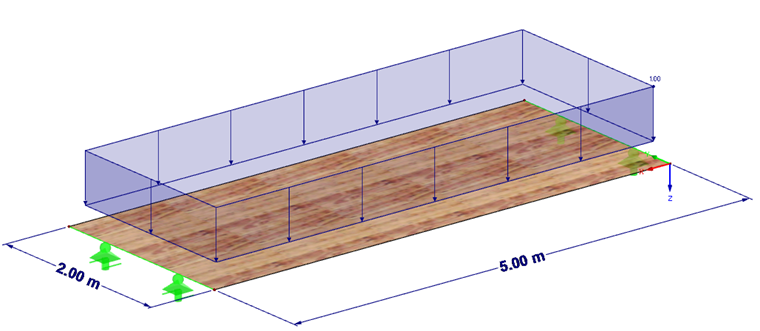

System (Bild 1):

Spannweite 5 m
Plattenbreite 2 m
LF1 (ständig) 1 kN/m² plus Eigengewicht
LF2 (mittel) 2,5 kN/m²
3-Schichten
- S1 35mm C24
- S2 20mm C24
- S3 35mm C24

Informationen bezüglich der Korrekturfaktoren und Steifigkeiten können in der angehängten Datei nachvollzogen werden.

Faktoren Brandschutz:

Abbrandrate ß₀ = 0,65 mm/min
Pyrolysezone k₀d₀ = 7 mm
Abbranddauer t = 30 min
Effektive Dicke def = t ß₀ + k₀d₀ = 30 min x 0,65 mm/min + 7 mm = 26,5 mm

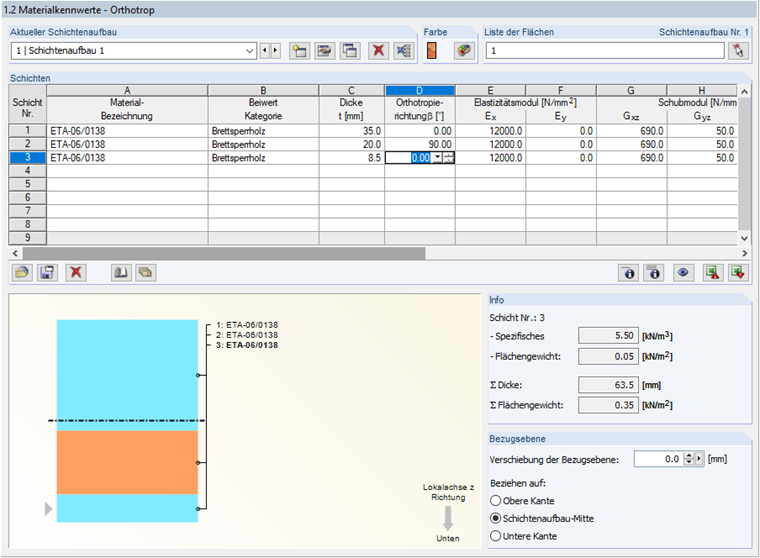

Restdicke Schicht 3 = 35-26,5 = 8,5mm > 3mm = > Dicke darf angesetzt werden (Bild 2).

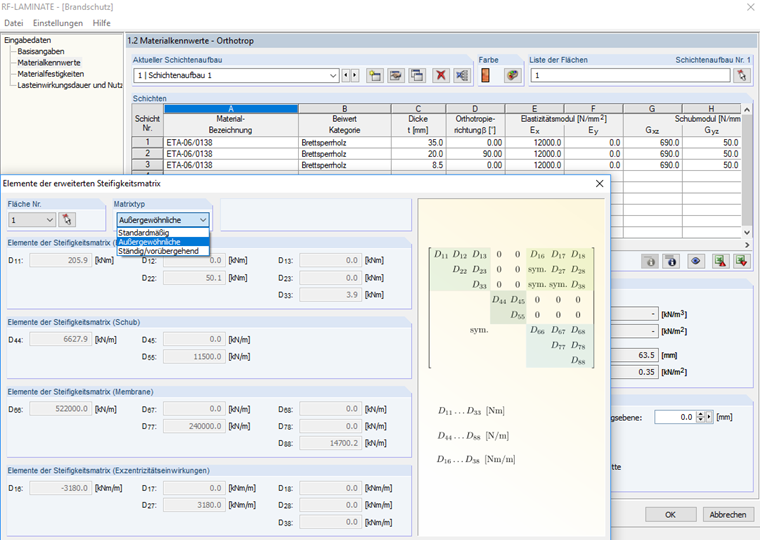

Aufgrund der geänderten Schichtdicken ergibt sich eine neue Steifigkeitsmatrix welche in RFEM für die Außergewöhnlichen Kombinationen mit charackteristischen Steifigkeitswerten angesetzt wird. Für den Grenzzustand der Tragfähigkeit wird hier mit Designwerten gerechnet (Bild 3).
