Risposta:
Per impostazione predefinita, la verifica della resistenza al fuoco non è implementata nel modulo aggiuntivo RF‑LAMINATE.Tuttavia, puoi calcolare tu stesso i tassi di carbonizzazione e considerarli di conseguenza nel modulo. Nell'esempio seguente, questo è spiegato su una semplice piastra.

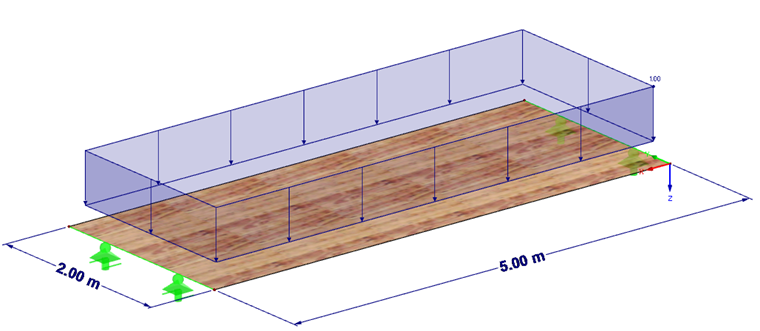

Sistema strutturale (Figura 01):
- campata 5 m
- Larghezza piastra 2 m
- CL1 (permanente) 1 kN/m² più carico permanente
- CL2 (medio) 2,5 kN/m²
- 3 strati
- S1 35 mm C24
- S2 20 mm DO24
- SI3 35 mm DO24
Coefficienti per la resistenza al fuoco:
- Velocità di carbonizzazione ß0 = 0,65 mm/min
- Zona di pirolisi k0d0 = 7 mm
- Tempo di carbonizzazione t = 30 min
- Spessore efficace def=t ß0+k0d0=30 min × 0,65 mm/min+7 mm = 26,5 mm

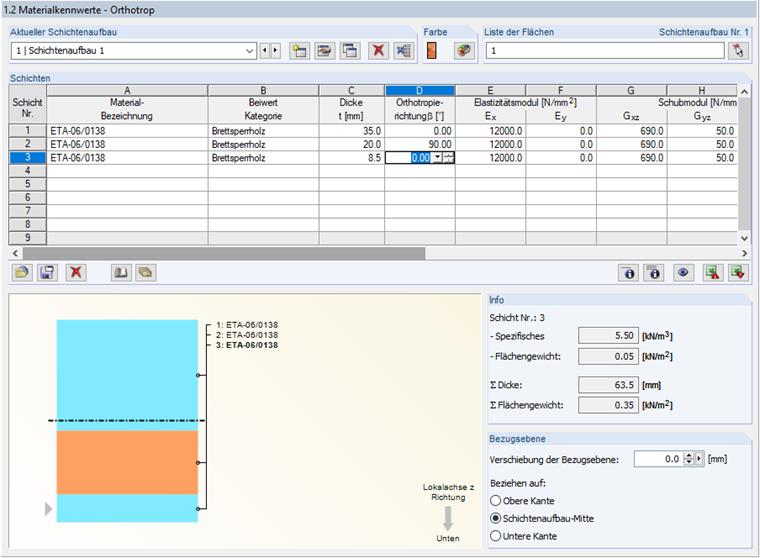

Spessore rimanente dello strato 3 = 35 − 26,5 = 8,5 mm > 3 mm → può essere applicato lo spessore. (Immagine 02)

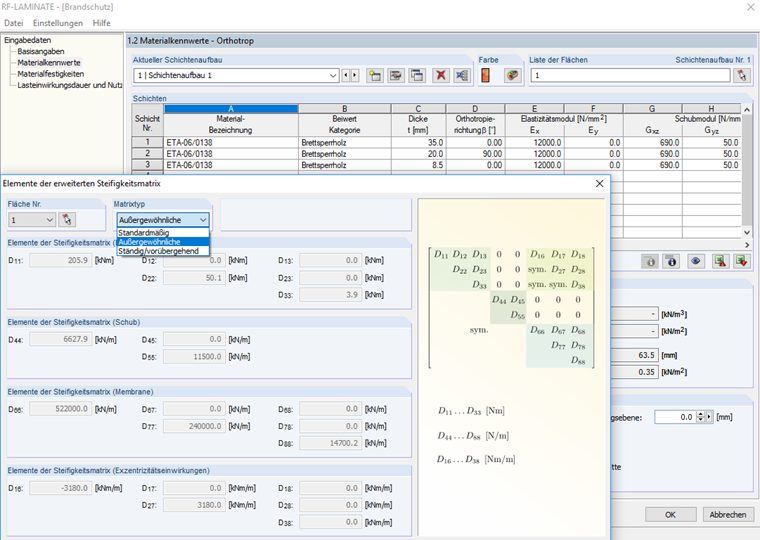

A causa degli spessori degli strati modificati, risulta una nuova matrice di rigidezza, che viene applicata in RFEM per le combinazioni accidentali con i valori di rigidezza caratteristici. Per lo stato limite ultimo, i valori di progetto sono calcolati qui (Figura 03).
