Czy w RF ‑ LAMINATE można wykonać obliczenia odporności ogniowej płyt z drewna klejonego krzyżowo?

Odpowiedź

Odporność ogniowa nie jest domyślnie wprowadzana w module dodatkowym RF ‑ LAMINATE.

Można jednak samodzielnie obliczyć współczynniki zwęglenia i uwzględnić je w module. W poniższym przykładzie wyjaśniono to na prostej tabliczce.

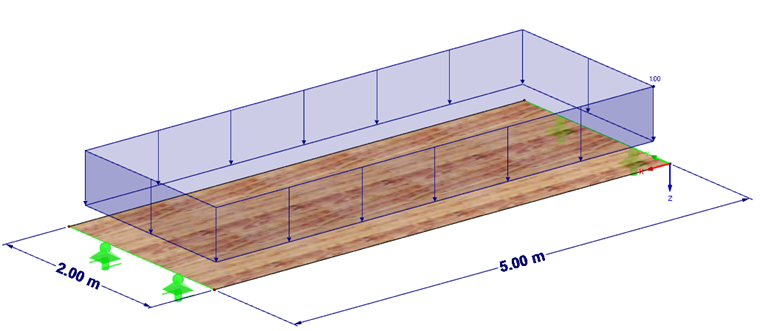

Układ konstrukcyjny (rysunek 01):

  • Rozpiętość 5 m
  • Szerokość płyty 2 m
  • LC1 (stały) 1 kN/m² plus obciążenie własne
  • LC2 (średni) 2,5 kN/m²
  • 3 warstwy
    • S1 35 mm C24
    • S2 20 mm C24
    • S3 35 mm C24
Informacje dotyczące współczynników korekcji i sztywności można znaleźć w załączonym pliku.

Czynniki ognioodporności:

  • Szybkość zwęglania ß0 = 0,65 mm/min
  • Strefa pirolizy k0d0 = 7 mm
  • Czas zwęglania t = 30 min
  • Grubość efektywna def = t ß0 + k0 d0 = 30 min × 0,65 mm/min + 7 mm = 26,5 mm

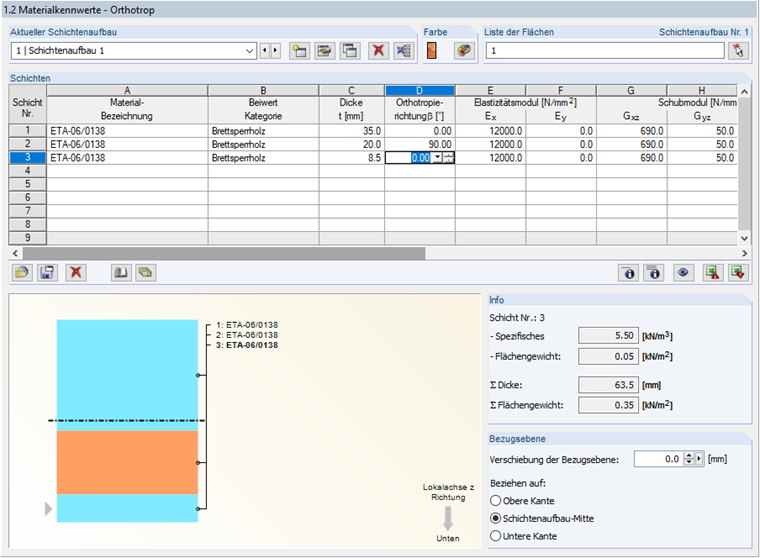

Można zastosować pozostałą grubość warstwy 3 = 35 - 26,5 = 8,5 mm> 3 mm → grubość. (Rysunek 02)

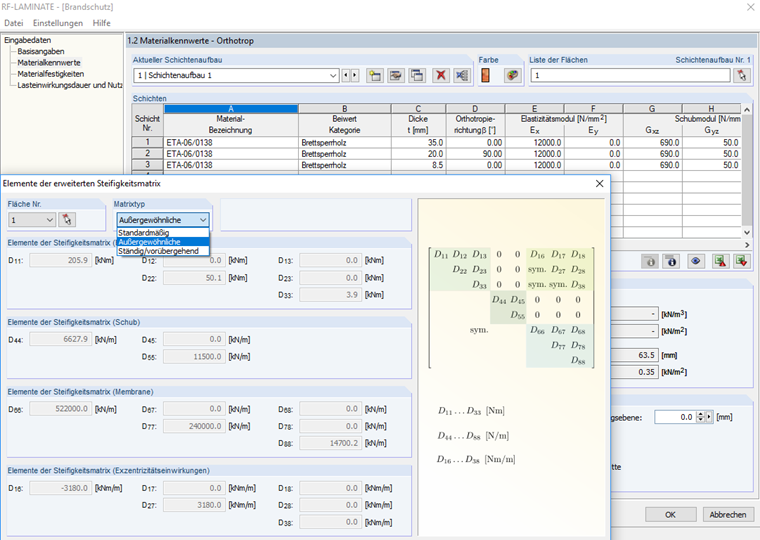

Ze względu na zmienioną grubość warstwy powstaje nowa macierz sztywności, która jest stosowana w programie RFEM do przypadkowych kombinacji z charakterystycznymi wartościami sztywności. Dla stanu granicznego nośności obliczane są tutaj wartości obliczeniowe (rysunek 03).
