Resposta:
Por norma, a verificação da resistência ao fogo não está implementada no módulo adicional RF-LAMINATE.No entanto, o utilizador pode calcular as taxas de queima e considerá-las em conformidade no módulo. No exemplo seguinte, isso é explicado com base numa placa simples.

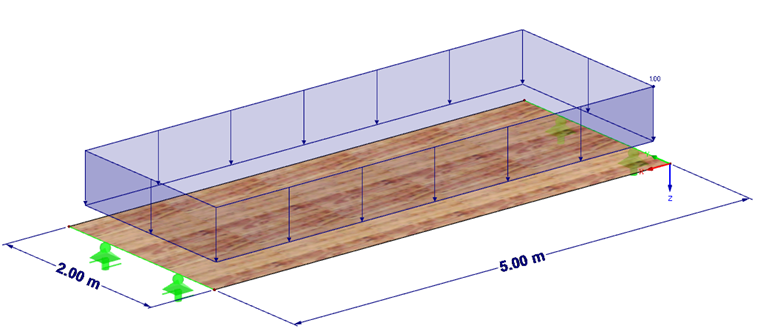

Sistema estrutural (Figura 01):
- Vão 5 m
- Largura da placa 2 m
- CC1 (permanente) 1 kN/m² mais peso próprio
- CC2 (médio) 2,5 kN/m²
- 3 camadas
- S1 35 mm C24
- S2 20 mm C24
- S3 35 mm C24
Fatores de resistência ao fogo:
- Taxa de queima ß0 = 0,65 mm/min
- Zona de pirólise k0d0 = 7 mm
- Tempo de queima t = 30 min
- Espessura efetiva def = t ß0 + k0d0 = 30 min x 0,65 mm/min + 7 mm = 26,5 mm

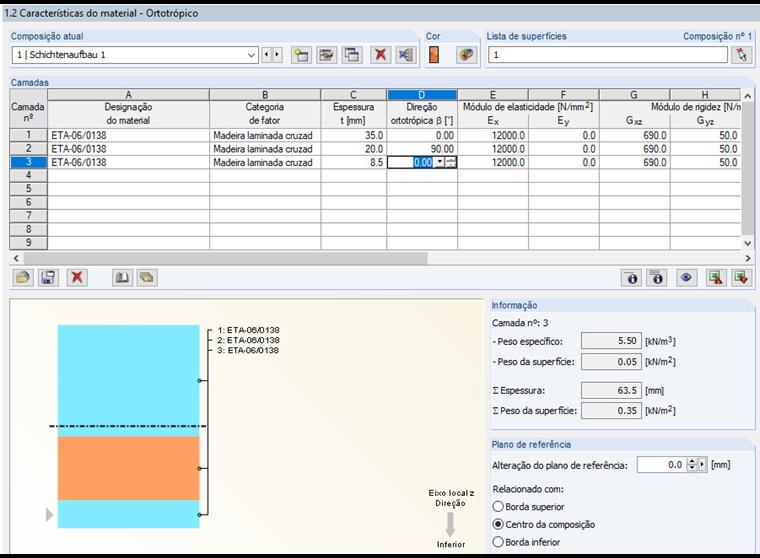

A espessura restante da camada 3 = 35 - 26,5 = 8,5 mm > 3 mm => espessura pode ser aplicada. (Figura 02)

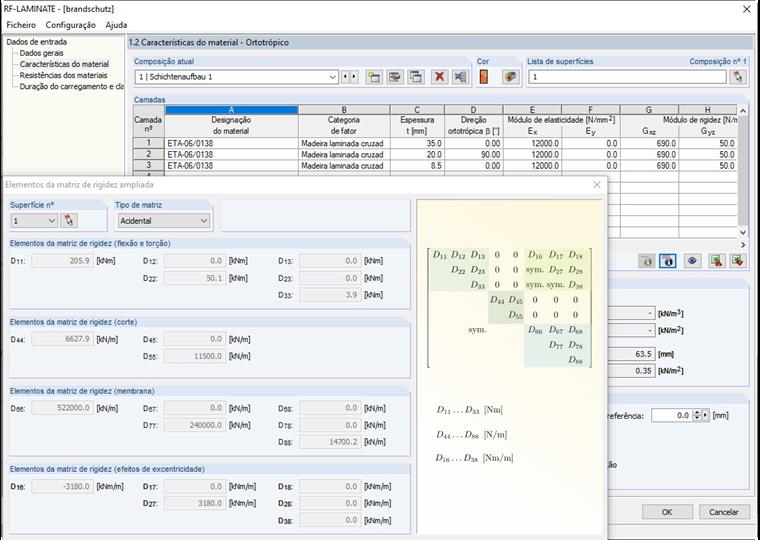

Devido às espessuras de camada modificadas, é criada uma matriz de rigidez nova que é aplicada no RFEM para combinações acidentais com os valores de rigidez característicos. O estado limite último é aqui calculado com valores de dimensionamento (Figura 03).
