Respuesta:
El cálculo de la resistencia contra el fuego no está implementado en el módulo adicional RF-LAMINATE de forma predeterminada.Sin embargo, puede calcular la velocidad de carbonización y considerarla correspondientemente en el módulo. En el siguiente ejemplo, esto se explica en una placa simple.

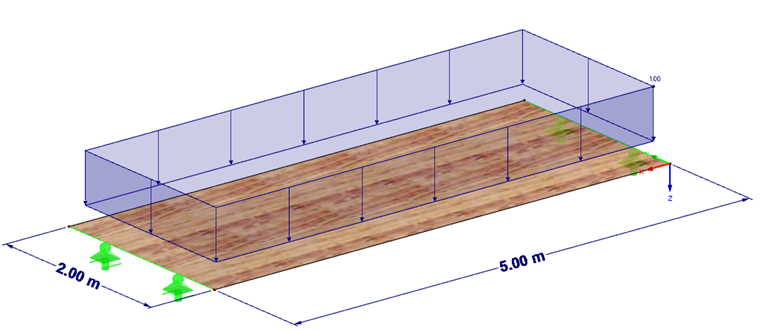

Sistema estructural (figura 01):
- Vano 5 m
- Ancho de placa 2 m
- CC1 (permanente) 1 kN/m² más el peso propio
- CC2 (medio) 2.5 kN/m²
- 3 capas
- S1 35 mm C24
- S2 20 mm C24
- S3 35 mm C24
Factores de resistencia al fuego:
- Velocidad de carbonización ß0 = 0,65 mm/min
- Zona de pirólisis k0d0 = 7 mm
- Tiempo de carbonización t = 30 min
- Espesor eficaz def = t ß0 + k0 d0 = 30 min × 0,65 mm/min + 7 mm = 26,5 mm
El espesor restante de la capa 3 = 35 - 26,5 = 8,5 mm> 3 mm → se puede aplicar el espesor. (Figura 02)

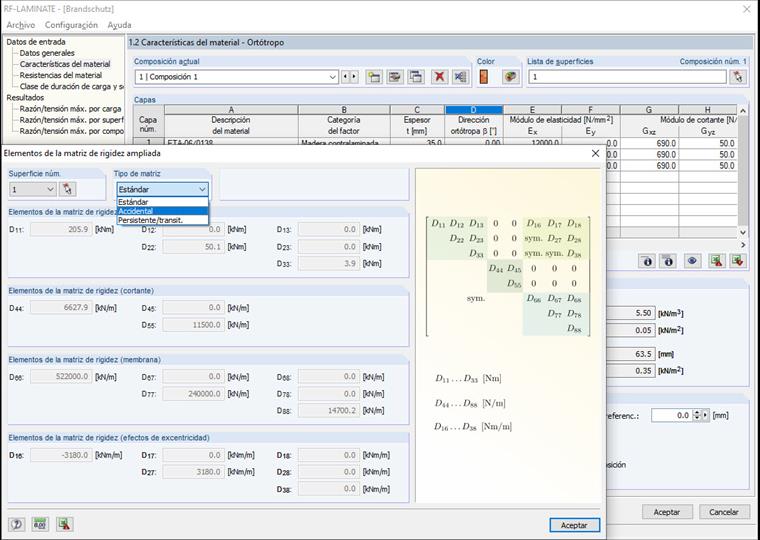

Debido a los espesores modificados de la capa, se puede obtener una nueva matriz de rigidez, que se aplica en RFEM para combinaciones accidentales con los valores de rigidez característicos. Para el estado límite último, los valores de cálculo se calculan aquí (figura 03).
