Вопрос

Можно ли при импорте файла DXF в программу RFEM создать также стержни?


Ответ:

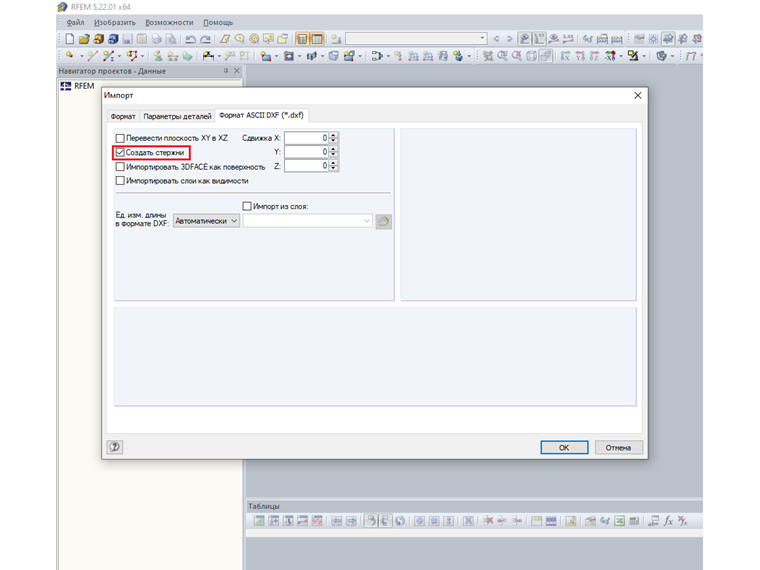

Линии из файла DXF можно импортировать как в виде линий, так и в виде стержней. Причем выбор проводится с помощью флажка «Создать стержни» на вкладке «Формат ASCII DXF (* .dxf)» в диалоговом окне «Импорт» (Рисунок 1).

Однако помните, что при импорте стержней, имена слоев переносятся как имена сечений, и им присваивается первый предопределенный материал. Тем не менее, если по названию слоя программа распознает сечение из базы данных сечений Dlubal и материал из базы данных материалов Dlubal, то они тоже переносятся. Лишь не забывайте, что имя слоя должно быть задано в формате [Наимeнование сечения]$[Название материала] (например, IPE 300$Конструкционная сталь S 235 JR).

Подробный процесс импорта линий/стержней показан в прилагаемом видео.
