Frage

Können beim Import einer dxf-Datei in RFEM auch Stäbe erzeugt werden?


Antwort:

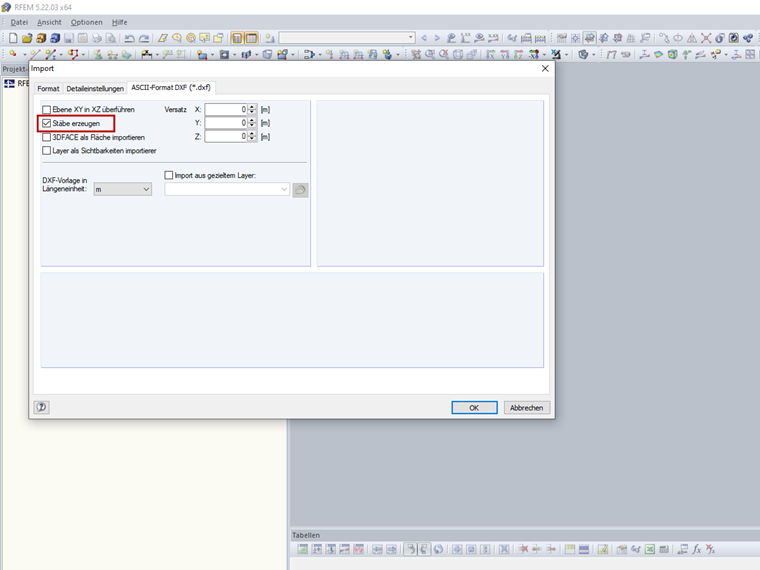

Die Linien in der dxf-Datei können wahlweise als Linien oder Stäbe importiert werden. Die Auswahl erfolgt über das Kontrollkästchen "Stäbe erzeugen" im Register "ASCII-Format DXF (*.dxf)" des Importdialogs (Bild 1).

Beim Import von Stäben werden die Namen der Layer als Querschnittsnamen übernommen und das erste Material aus den vordefinierten Materialien zugewiesen. Wird aus dem Layernamen ein Querschnitt der Dlubal-Profildatenbank und ein Material aus der Dlubal-Materialdatenbank erkannt, so werden diese übernommen. Der Layername ist hierbei im Format [Querschnittsname]$[Materialname] (beispielsweise IPE 300$Baustahl S 235 JR) anzugeben.

Der Import von Linien/ Stäben wird im Video gezeigt.
