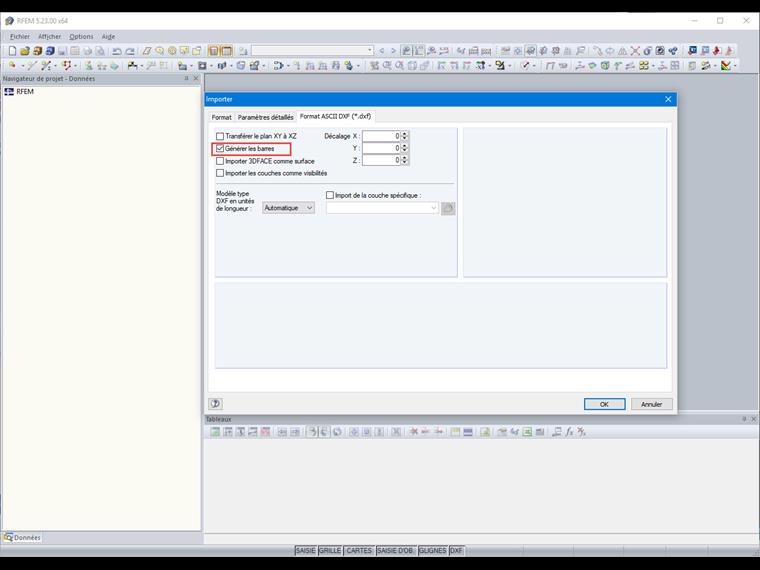

Les lignes dans le fichier dxf peuvent être importées soit comme lignes, soit comme barres. La sélection se fait via la case à cocher « Générer des barres » dans l’onglet « Format ASCII DXF (*.dxf) » de la boîte de dialogue d’importation (figure 1).
Lors de l’importation de barres, les noms des calques sont repris comme noms de sections et le premier matériau des matériaux prédéfinis est assigné. Si un nom de section de la base de données de profilés Dlubal et un matériau de la base de données des matériaux Dlubal sont reconnus à partir du nom de calque, ils sont utilisés. Le nom de calque doit être donné dans le format [Nom de section]$[Nom de matériau] (par exemple : IPE 300$Acier de construction S 235 JR).
L’importation de lignes/barres est montrée dans la vidéo.
