Czy istnieje możliwość tworzenia prętów podczas importu pliku DXF do programu RFEM?

Odpowiedź

Linie w pliku .dxf można importować jako linie lub pręty. W oknie dialogowym importu można wybrać opcję "Utworzyć pręty" w zakładce "Format ASCII DXF (* .dxf)" (Rysunek 01).

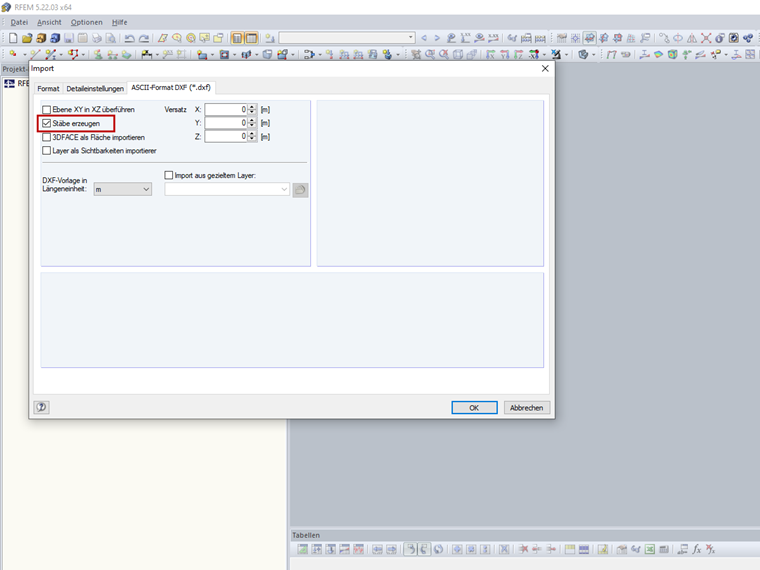

Rysunek 01 - Import okna dialogowego, zakładka Format ASCII DXF (* .dxf)

Podczas importowania prętów nazwy warstw są przenoszone jako nazwy przekrojów i przydzielany jest pierwszy wstępnie zdefiniowany materiał. Jeżeli przekrój z biblioteki przekrojów Dlubal i materiał z biblioteki materiałów Dlubal zostają rozpoznane po nazwie warstwy, są one przenoszone. Nazwę warstwy należy wprowadzić w formacie [Nazwa przekroju] $ [Nazwa materiału] (na przykład IPE 300 $ Stal konstrukcyjna S 235 JR ).

Import linii/prętów jest pokazany na wideo.
