Вопрос

Как постепенно применить к модели нагрузку из загружения?


Ответ:

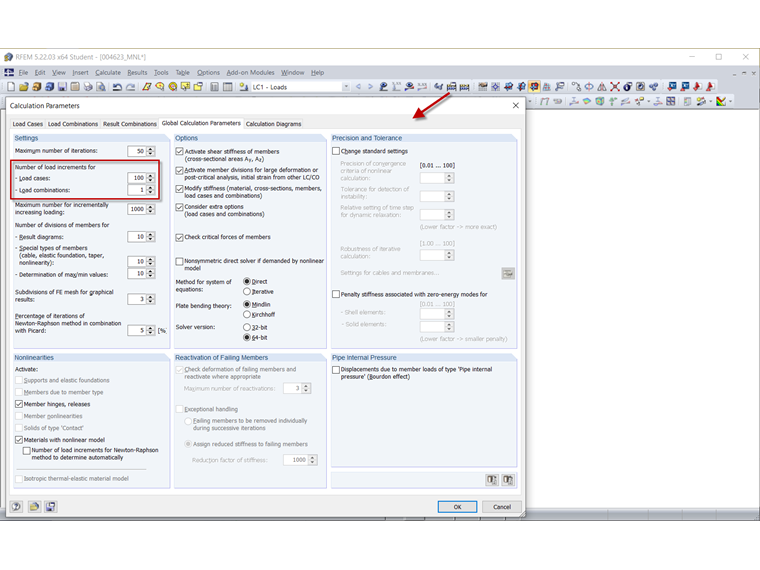

В параметрах расчета RFEM или RSTAB есть текстовые поля «Количество приращений для загружений/сочетаний нагрузок» во вкладке «Общие параметры расчета». Эти две записи управляют цифровым приращением определенных граничных условий нагрузки в соответствующих загружениях и сочетаниях нагрузок. Обратное значение записи описывает часть нагрузки. Затем в процессе решения определенные доли нагрузки применяются к модели последовательно так называемыми приращениями, пока не будет достигнута полная нагрузка. В соответствующих приращениях нагрузки решатель уравнений пытается найти равновесие в пределах максимально допустимых итераций и, таким образом, указать подходящие начальные значения для следующего приращения нагрузки.

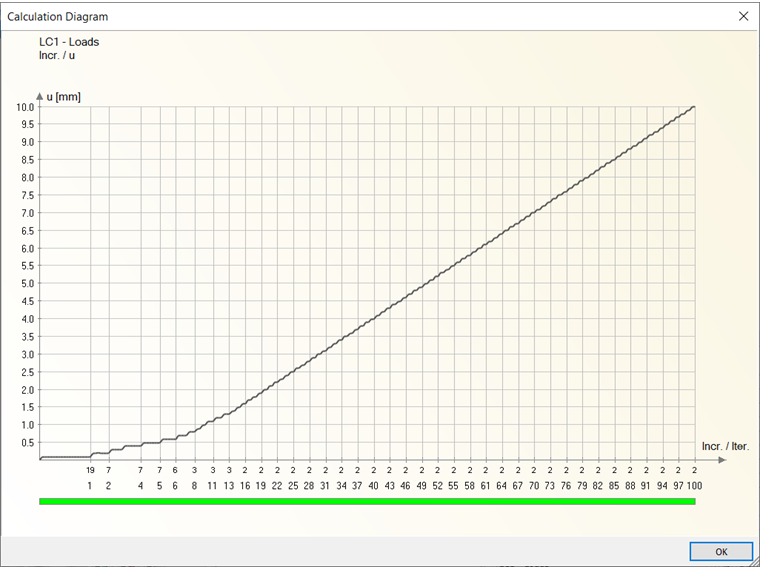

Можно представить себе, что процесс решения собирает полную нагрузку из загружения или сочетания нагрузок в «лейку» и выливает ее на модель для сбора нагрузок по частям. В этом случае количество приращений нагрузки коррелирует со скоростью приложения нагрузки. Скорость следует понимать не как параметр реального времени, а как чисто численный.

Дополнительное приложение нагрузки действует только в случае нелинейных конструктивных систем. Обычно он обеспечивает более высокое качество результата с увеличением количества приращений нагрузки. Основная цель этого метода - найти микроконвергенцию в соответствующих приращениях нагрузки, чтобы задать новые высококачественные начальные значения для следующего приращения нагрузки и, таким образом, достичь макрокоманды для всего загружения.
