Přírůstkové zatížení

Jak mohu na model postupně aplikovat zatížení ze zatěžovacího stavu?


Odpověď:

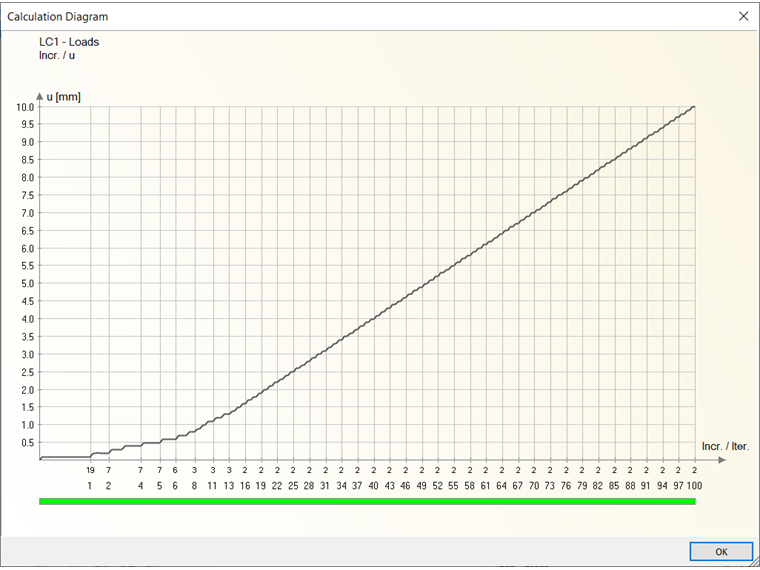

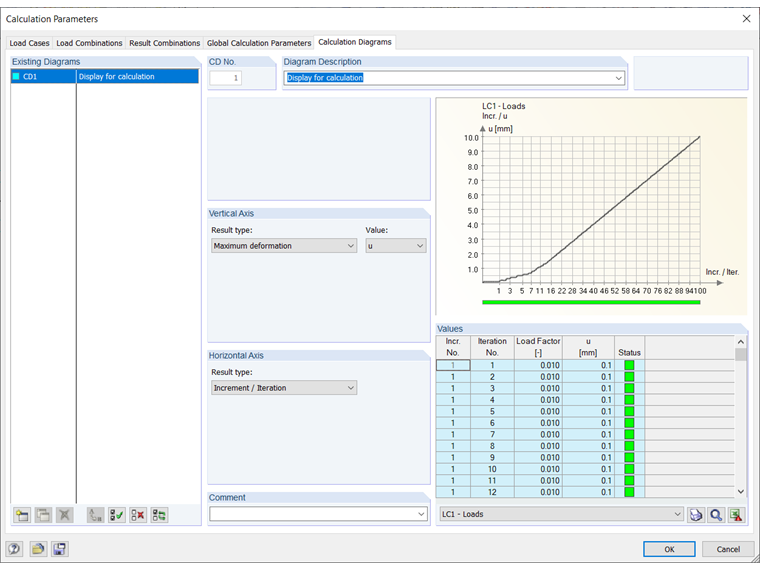

V parametrech výpočtu programů RFEM 5 a RSTAB 8 jsou v záložce Globální parametry výpočtu k dispozici vstupní pole Počet přírůstků zatížení pro zatěžovací stavy/kombinace zatížení. Tyto dvě položky řídí numerické inkrementální použití definovaných okrajových podmínek zatížení v příslušných zatěžovacích stavech a v kombinacích zatížení. Reciproční hodnota zadání udává zlomek zatížení. Proces řešení následně na model postupně aplikuje definované zlomky zatížení v takzvaných přírůstcích zatížení až do okamžiku dosažení úplného zatížení modelu. In den einzelnen Laststufen versucht der Gleichungslöser im Rahmen der maximal erlaubten Iterationen ein Gleichgewicht zu finden und damit passenden Startwerte für die nächste Laststufe vorzugeben.

Obrazně je možné si představit, že při procesu řešení se shromažďuje celé zatížení zatěžovacího stavu nebo kombinace zatížení v "konvi", ze které se postupně "nalije" na model. Počet přírůstků zatížení přitom koreluje s rychlostí aplikace zatížení. Rychlost by přitom neměla být chápána jako reálný časový parametr, ale čistě numericky.

Důležité: Postupná aplikace zatížení má efekt pouze v případě nelineárních nosných konstrukcí. Se zvyšujícím se počtem přírůstků zatížení zpravidla dostáváme odpovídající vyšší kvalitu výsledků. Hlavním cílem této metody je nalézt v příslušných přírůstcích zatížení mikrokonvergenci pro zadání nových počátečních hodnot pro další přírůstek zatížení, a tím nakonec dosáhnout makrokonvergence pro celý zatěžovací stav.


Autor

Ing. Niemeier je zodpovědný za vývoj hlavních programů RFEM, RSTAB, RWIND a oblast membránových konstrukcí. Zároveň má na starosti řízení jakosti a podporu zákazníkům.
