Другое правило комбинирования

Я бы хотел для правила комбинирования учесть загружение с коэффициентом сочетания, который не соответствует стандарту. Wie kann ich vorgehen?

Ответ:

Сначала нужно решить, не будет ли проще для различных правил комбинирования создать сочетания нагрузок вручную, в дополнение к автоматически созданным сочетаниям. Handelt es sich nur um einige wenige Lastkombinationen, können diese schnell erstellt werden. Ist der Aufwand aufgrund vieler Lastfälle jedoch zu groß, so kann wie folgt vorgegangen werden:

Пример

Für die Kombinationsregel "Erdbeben" gemäß EN 1990 soll der Schnee (≤ 1000 m) statt mit ψ₂ = 0,0 mit 0,5 berücksichtigt werden. Für die "Ständig/vorübergehende" Bemessungssituation soll ψ₂ jedoch nach Norm mit 0,0 berücksichtigt werden.

Um für die beiden Kombinationsregeln unterschiedliche Werte zu berücksichtigen, muss der Lastfall Schnee kopiert werden und die Einwirkungskategorie des kopierten Lastfalls zu "Andere" geändert werden (siehe Bild 01).

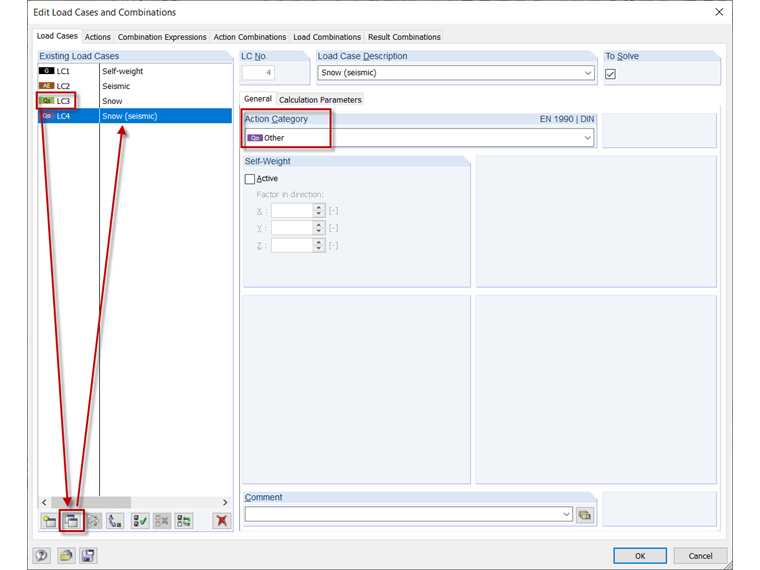

1 Копирование загружения и назначение категории воздействия

Standardmäßig ist für diese Einwirkungskategorie der Kombinationsbeiwert ψ₂ mit 0,5 hinterlegt (siehe Bild 02).

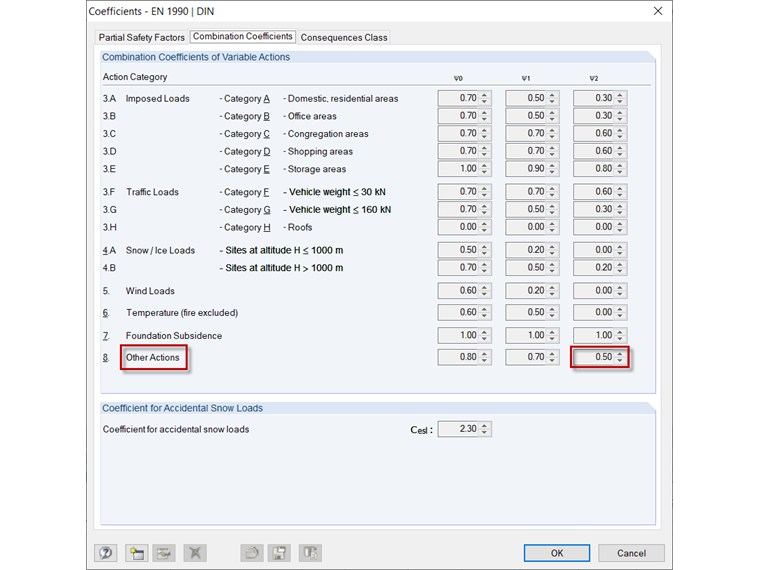

2 коэффициенты сочетаний

Sollten Sie einen anderen Wert benötigen, so können Sie eine andere, passende Einwirkungskombination für den kopierten Lastfall auswählen. Trifft keine Einwirkungskategorie den gewünschten Wert, so kann eine benutzerdefinierte Norm erstellt werden. Wie eine solche erstellt werden kann, finden Sie im Link unterhalb dieser FAQ.

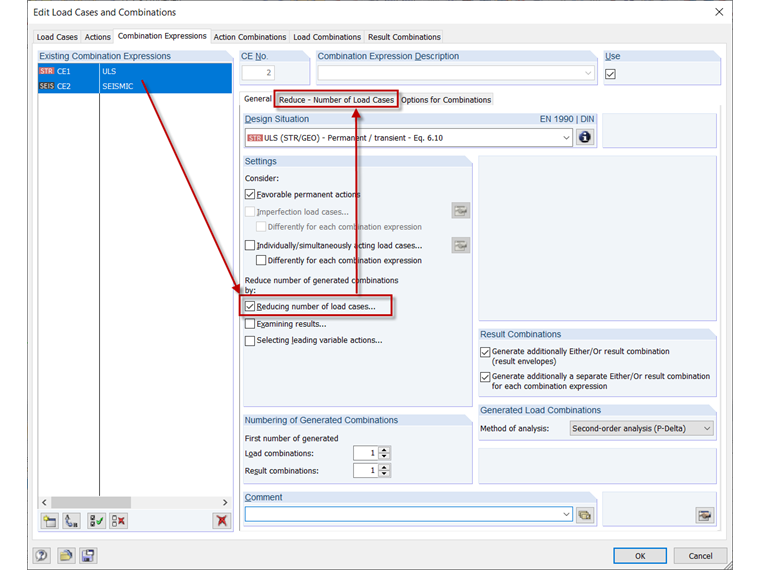

Damit sich die im Bild 01 gezeigten Lastfälle 3 und 4 nicht überlagern, muss in den Kombinationsregeln der jeweilige Lastfall ausgeschlossen werden. Dies geschieht über die Funktion "Anzahl der Lastfälle reduzieren..." (siehe Bild 03).
