Domanda

Per un'espressione di combinazione specifica, vorrei considerare un caso di carico con un coefficiente di combinazione che si discosta dalla norma. Come posso procedere?


Risposta:

Innanzitutto, si dovrebbe considerare se non è più facile per la diversa espressione di combinazione creare le combinazioni di carico manualmente, oltre alle combinazioni generate automaticamente. Se ci sono solo poche combinazioni di carico, è possibile crearle rapidamente. Tuttavia, se lo sforzo è considerevole a causa di molti casi di carico, è possibile procedere come segue:

Esempio

Per le espressioni di combinazione "terremoto" secondo EN 1990, la neve (≤ 1000 m) dovrebbe essere considerata con 0,5 invece di2 = 0,0. Per la situazione di progetto "Permanente/transitoria", tuttavia,2 dovrebbe essere considerato come 0,0 secondo la norma.

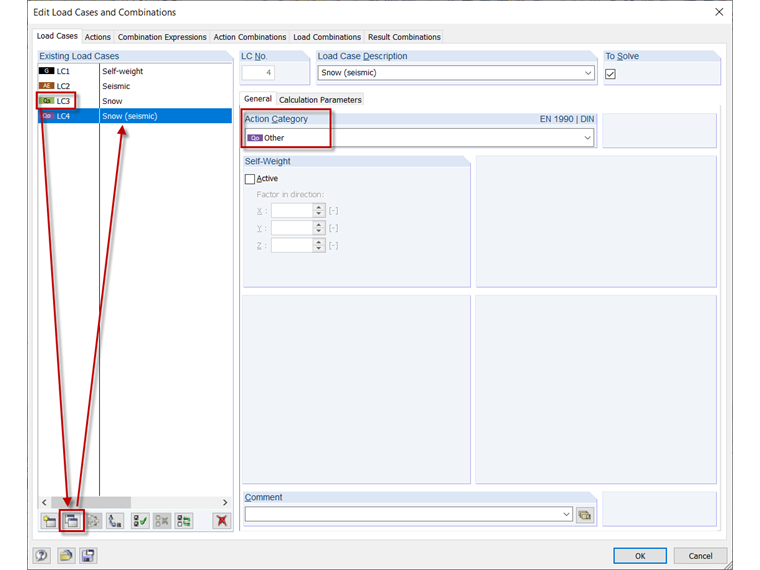

Al fine di considerare valori diversi per entrambe le espressioni di combinazione, è necessario copiare il caso di carico da neve e modificare la categoria di azione del caso di carico copiato su "Altro" (vedere l'immagine 01).

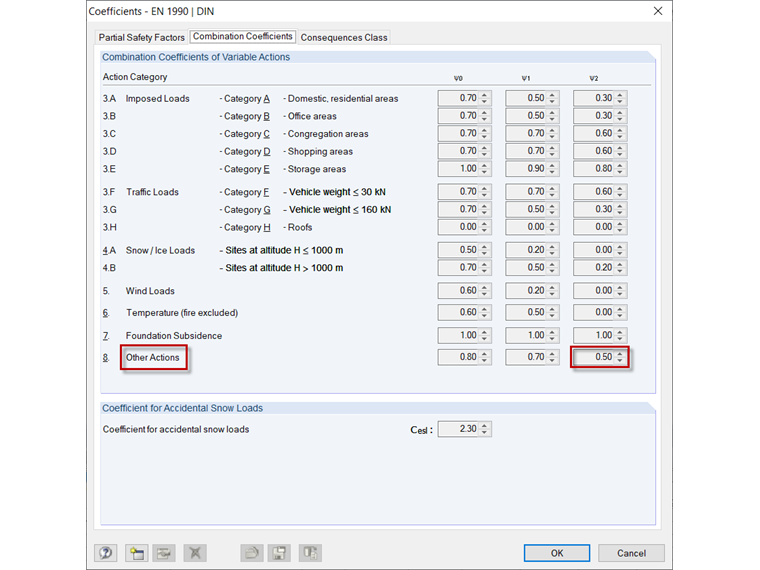

Per impostazione predefinita, il coefficiente di combinazione ψ2 è preimpostato con 0,5 per questa categoria di azione (vedere la Figura 02).

Se è necessario un valore diverso, è possibile selezionare una combinazione di azioni diversa e adatta per il caso di carico copiato. Se non esiste una categoria di azione che soddisfi il valore desiderato, è possibile creare una norma definita dall'utente. Puoi trovare la descrizione di come farlo sotto il link sotto questa FAQ.

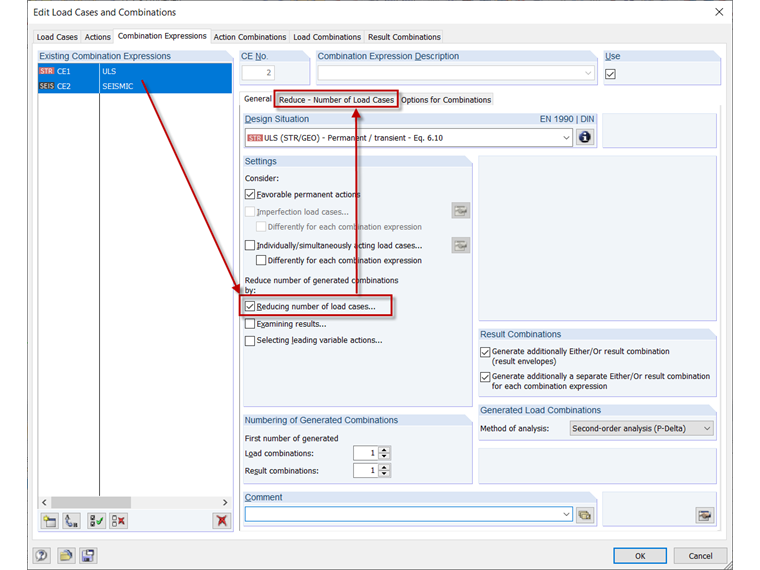

Al fine di evitare la sovrapposizione del caso di carico 3 e del caso di carico 4 mostrato nell'immagine 01, il rispettivo caso di carico deve essere escluso nelle espressioni di combinazione. Per fare ciò, utilizzare la funzione "Riduci il numero di casi di carico ..." (vedere l'immagine 03).

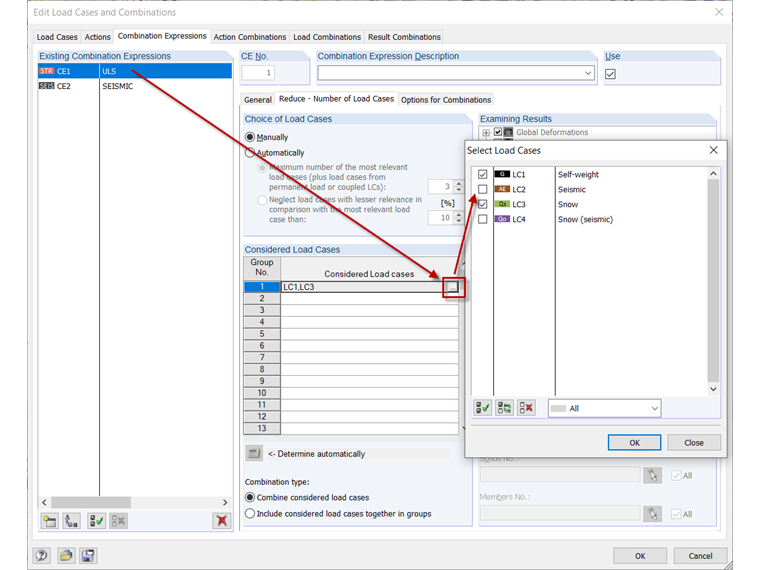

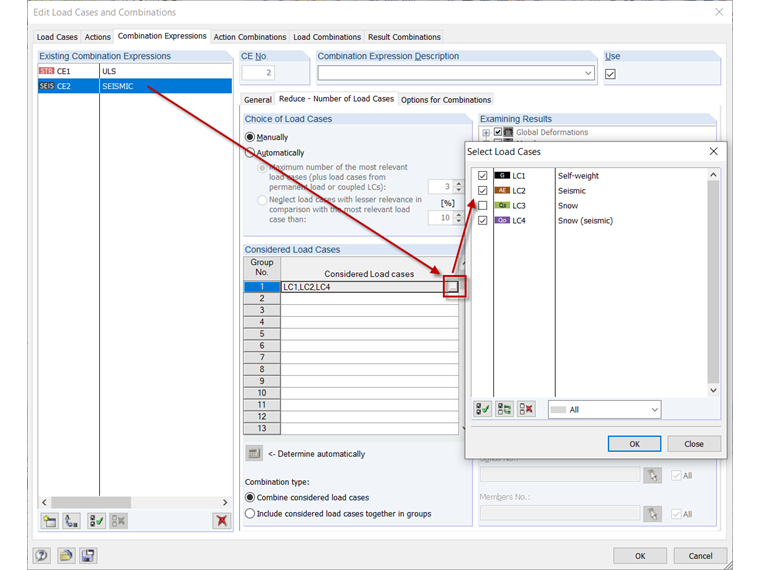

Quindi, è possibile assegnare i casi di carico da combinare con le rispettive espressioni di combinazione (vedere l'immagine 04 e l'immagine 05).

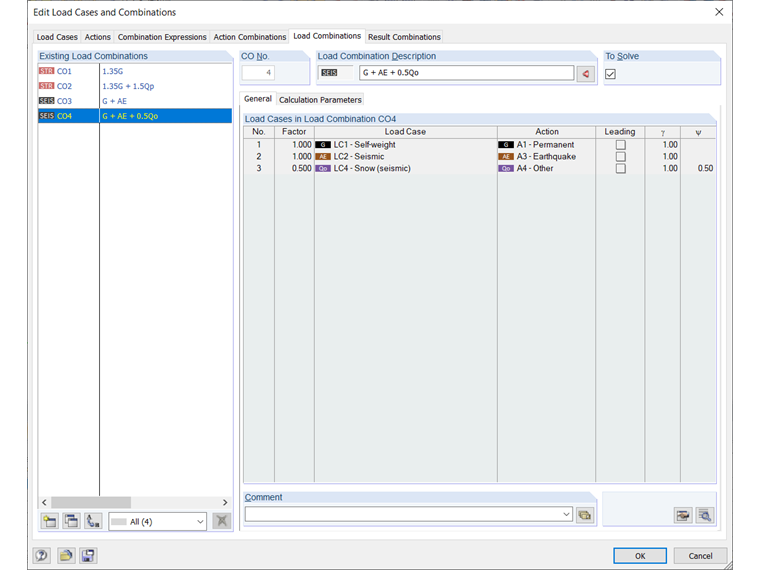

Ora, si ottengono le combinazioni di carico desiderate (vedere l'immagine 06).
